Subestación Prefabricada Tipo Cabina

Deyan Electric es un proveedor profesional con amplia experiencia en fabricación de electrodomésticos industriales. La subestación prefabricada tipo cabina es una solución de energía compacta y totalmente integrada diseñada para una clase de voltaje de 40,5 kV. Esta unidad robusta y resistente a la intemperie combina aparamenta de alto voltaje, transformador y distribución de bajo voltaje en un solo gabinete preensamblado. Garantiza un rendimiento confiable, seguridad mejorada y es ideal para una implementación rápida en aplicaciones industriales, mineras y de servicios públicos que requieren una distribución robusta de voltaje medio.

Enviar Consulta

Descripción del Producto

La subestación tipo cabina prefabricada se ha adoptado ampliamente en el extranjero desde la década de 1980, con ejemplos que incluyen subestaciones totalmente modulares de 33 kV en los EE. UU., subestaciones de 66 kV en Japón y recintos en contenedores de ABB ampliamente utilizados en el Medio Oriente.

En China, se suelen implementar subestaciones tipo caja de 35 kV y 10 kV, junto con SVG en contenedores, sistemas de deshielo de CC e inversores fotovoltaicos modulares. En 2013, State Grid Corporation inició demostraciones de subestaciones inteligentes bajo el principio de "diseño estandarizado, producción en fábrica, construcción modular e instalación mecanizada", reemplazando los edificios tradicionales con módulos prefabricados. Proyectos como las subestaciones AIS Chongqing Dashishi de 220 kV y Hubei Future City de 110 kV ejemplifican este enfoque.

Estos desarrollos de la subestación tipo cabina prefabricada han acumulado una valiosa experiencia e impulsado la innovación en la fabricación de equipos domésticos. Nuestra empresa se especializa en diseñar y producir una gama de soluciones en contenedores, que incluyen recintos para equipos funcionales, edificios modulares, contenedores logísticos estándar y especiales, así como componentes y accesorios relacionados.

Parámetro del producto (especificación)

Categoría	Parámetro	Valor típico/especificación
Lado de alto voltaje (HV)	Tensión nominal	40,5 kilovoltios
	Frecuencia nominal	50Hz/60Hz
	Corriente nominal	1250 A, 1600 A, 2000 A (o personalizado)
	Corriente nominal de resistencia de corta duración	25 kA / 4 s
	Tensión soportada por impulso de relámpago	185 kilovoltios
	Tensión soportada a frecuencia industrial	95 kilovoltios / 1 minuto
Transformador	Capacidad nominal	1000 kVA - 10000 kVA (personalizable)
	Relación de voltaje	35 kV ± 2×2,5% / 10,5 kV (o 0,4 kV)
	Conexión de bobinado	Dyn11 (común)
	Tipo	Inmerso en aceite o tipo seco
Lado de baja tensión (BT)	Tensión nominal	0,4 kV/0,69 kV
	Corriente nominal (barra colectora principal)	Hasta 5000 A
	Corriente nominal de resistencia de corta duración	50 kA / 1 s
	Disyuntores entrantes/salientes	ACB/MCCB
Cerramiento de cabina	Estructura	Acero modular prefabricado
	Grado de protección (Código IP)	IP43 o superior
	Gestión Térmica	Ventilación natural, ventilación forzada o aire acondicionado
	Vida útil	> 30 años
Estándares y seguridad	Normas aplicables	IEC 62271, GB/T 17467, etc.
Estándares y seguridad	Rendimiento contra incendios	Materiales ignífugos y mamparas ignífugas

Característica y aplicación del producto

Diseño integrado "Plug-and-Play"

Gabinete de cabina robusto y resistente a la intemperie

Seguridad mejorada con compartimentos segregados

Optimizado para un fácil mantenimiento y flexibilidad

Probado en fábrica para confiabilidad garantizada

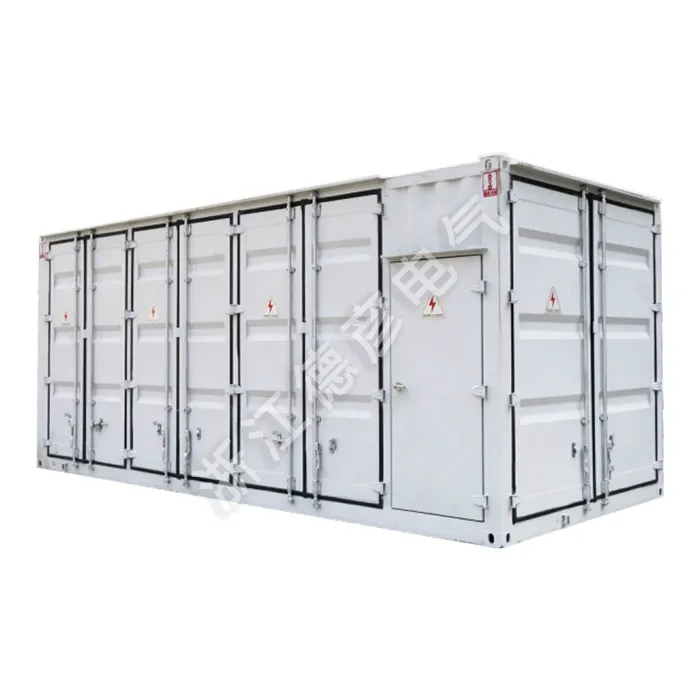

Prefabricated Cabin-Type Substation
