¿Cuál es la función de una unidad principal de anillo?

En los entornos urbanos e industriales modernos, la seguridad y la estabilidad del suministro de energía sirven como base fundamental para garantizar la producción y las actividades de vida diarias. El sistema de distribución de red en anillo, junto con su componente principal, la unidad principal en anillo (RMU), se ha convertido en un elemento vital de una infraestructura de suministro de energía eficiente, convirtiéndose en la solución preferida para una amplia variedad dedistribución de energía de pequeña a mediana capacidadescenarios.

El concepto básico de una red en anillo

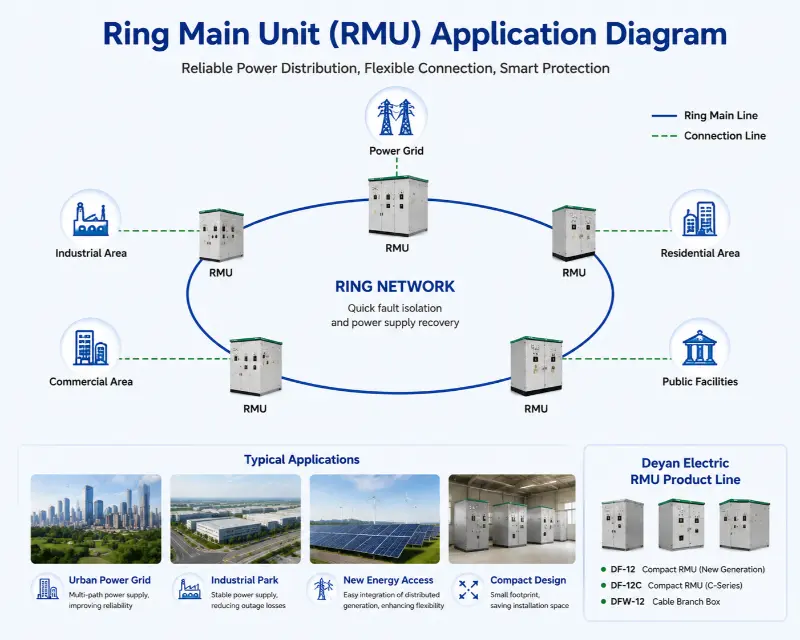

Una "red en anillo", también conocida como red de distribución tipo anillo, es una topología de red eléctrica especializada. Su característica definitoria es que las principales líneas de suministro de energía forman un circuito cerrado; una fuente de energía alimenta esta línea principal circular y se utilizan interruptores de alto voltaje para distribuir energía eléctrica a varias ramas de distribución. En consecuencia, cada rama de distribución es capaz de tomar energía de la línea principal de su lado izquierdo así como de la línea principal de su lado derecho, permitiendo así la conmutación automática en caso de fallo. Aunque el suministro de energía general proviene de una sola fuente, cada rama individual disfruta de un nivel de confiabilidad comparable a un suministro de fuente dual, lo que mejora significativamente la estabilidad general del sistema de distribución de energía.

La filosofía de diseño detrás de las unidades principales de anillo

Como nodo crítico dentro de una red en anillo, la unidad principal en anillo (RMU) está diseñada de manera que se instala un gabinete de distribución dedicado para cada rama de distribución, con las barras colectoras alojadas dentro del gabinete sirviendo simultáneamente como parte integral del circuito en anillo principal. Esto implica que todo el circuito del anillo principal se construye interconectando las barras colectoras de numerosos gabinetes de alimentación de salida. Cada gabinete de alimentación saliente desempeña un papel fundamental dentro de la red en anillo, cumpliendo la doble función de distribución de energía y protección del sistema.

La serie DY-HW de unidades principales en anillo de Deyan Electric encarna plenamente esta filosofía de diseño. Su diseño compacto y modular no solo ofrece la flexibilidad para adaptarse a los diversos requisitos de distribución de energía de diversos edificios e instalaciones industriales, sino que también admite una configuración combinada de interruptores de carga y fusibles de alto voltaje, lo que permite un aislamiento rápido y confiable de fallas.

Interruptores de carga y confiabilidad

Dado que los requisitos de corriente nominal para las unidades principales de anillo suelen ser relativamente bajos, sus mecanismos de conmutación de alto voltaje utilizan predominantemente interruptores de carga (dispositivos caracterizados por su diseño estructural simple) que se combinan con fusibles de alto voltaje para interrumpir las corrientes de cortocircuito. Este diseño sirve ingeniosamente como alternativa a los disyuntores más complejos, protegiendo eficazmente el sistema contra daños por cortocircuito y al mismo tiempo satisface plenamente las demandas de los procedimientos operativos de rutina. Sin embargo, esta configuración específica es más adecuada para los requisitos de capacidad que se encuentran dentro de un cierto rango definido, lo que la hace particularmente ideal para usuarios de capacidad pequeña y mediana.

Aplicaciones y desarrollo de unidades principales en anillo

A medida que la tecnología de la unidad principal en anillo continúa madurando, el alcance de sus aplicaciones prácticas se expande constantemente. Hoy en día, el término "Unidad principal en anillo" (RMU) ya no se limita estrictamente a las topologías de red en anillo; más bien, ha evolucionado hasta convertirse en una designación general para aparamenta de alta tensión que utiliza un interruptor de carga como dispositivo de conmutación principal. Se implementa ampliamente en nuevas empresas industriales, instituciones públicas y sistemas de distribución de construcción de capacidad pequeña y mediana, particularmente en escenarios donde la capacidad del transformador de distribución generalmente no excede los 1250 kVA, donde la alta confiabilidad del suministro de energía es primordial y donde las operaciones de conmutación ocurren con poca frecuencia.

El crecimiento de la arquitectura urbana también ha creado importantes oportunidades para la aplicación de RMU. Con la proliferación de edificios de gran altura y complejos de uso mixto, las subestaciones de distribución de energía suelen estar situadas en los niveles inferiores de estas estructuras. En consecuencia, el equipo no sólo debe cumplir con las normas de seguridad contra incendios, específicamente el requisito de funcionamiento "sin aceite", sino también priorizar la "compacidad" para garantizar la utilización eficiente del espacio. Gracias a su estructura simple, operación confiable, requisitos mínimos de mantenimiento y bajos costos operativos, las RMU demuestran claras ventajas en comparación con los interruptores tradicionales.

Electricidad DeYanLa RMU de la serie DY-HW de , no solo presenta un diseño compacto, sino que también se puede integrar perfectamente con componentes como disyuntores de vacío, transformadores de tipo seco y transformadores de instrumentos de tipo seco para formar una solución integral de distribución de energía para edificios. La introducción de tecnologías avanzadas de conmutación de carga ha impulsado aún más la evolución técnica de las RMU, mejorando su rendimiento a un nivel excepcional. Este avance ha llevado al desarrollo de una serie de productos estandarizados, adecuados para una aplicación generalizada en diversos entornos, incluidas fábricas, edificios de oficinas y comunidades residenciales.

Evolución tecnológica y el futuro

Impulsadas por los avances en las tecnologías de distribución de energía inteligentes y digitalizadas, las RMU están evolucionando hacia un mayor rendimiento y una mayor flexibilidad operativa. Funciones como el monitoreo remoto, la adquisición de datos y la protección inteligente se están convirtiendo gradualmente en configuraciones estándar, ofreciendo a los usuarios una mayor confiabilidad del suministro de energía y costos operativos y de mantenimiento reducidos. DeYan Electric se compromete a posicionar la RMU de la serie DY-HW como el componente central de los sistemas de distribución de energía inteligentes, garantizando un suministro de energía estable, confiable y escalable que sirva como una base sólida para edificios y empresas industriales modernas.

Conclusión

Con su filosofía de diseño única, mecanismos operativos confiables y alta adaptabilidad, las unidades principales en anillo se han convertido en los guardianes confiables de los sistemas modernos de distribución de energía de pequeña a mediana capacidad. Seleccionar productos que ofrezcan un rendimiento excepcional, un tamaño compacto y facilidad de mantenimiento no solo salvaguarda el uso diario de energía sino que también proporciona una base eléctrica estable para el desarrollo urbano e industrial. A través de su tecnología madura, configuraciones flexibles y rendimiento confiable, la RMU de la serie DY-HW de DeYan Electric ofrece soluciones profesionales de distribución de energía adaptadas a las necesidades específicas de una amplia gama de edificios y empresas.
