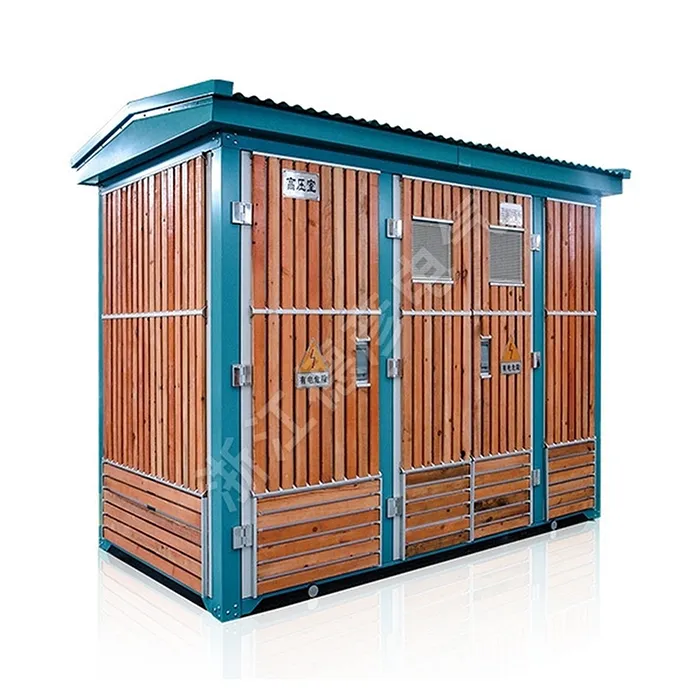

Subestación prefabricada de alta/baja tensión

Deyan Electric es un proveedor profesional con amplia experiencia en fabricación de electrodomésticos industriales. La subestación prefabricada de alto/bajo voltaje es una solución compacta, completamente cerrada y de tipo probado para distribución de energía de 12 kV a 400 V. Esta unidad "plug-and-play" integra un transformador, un interruptor HV/LV y sistemas de control en un gabinete único, robusto y resistente a la intemperie. Garantiza un suministro de energía confiable, mayor seguridad y es ideal para una implementación rápida en aplicaciones urbanas, industriales y comerciales.

Enviar Consulta

Descripción del Producto

La subestación prefabricada de alto/bajo voltaje se usa ampliamente en mejoras de redes urbanas, comunidades residenciales, edificios de gran altura, instalaciones industriales y mineras, hoteles, centros comerciales, aeropuertos, ferrocarriles, campos petroleros, muelles, carreteras e instalaciones eléctricas temporales para aplicaciones interiores y exteriores.

La subestación prefabricada de alto/bajo voltaje es una solución compacta y totalmente integrada para transformar voltaje medio (por ejemplo, 12 kV o 40,5 kV) a bajo voltaje (400 V). Esta unidad "plug-and-play" combina transformadores, interruptores HV/LV y sistemas de control en un gabinete robusto y resistente a la intemperie. Garantiza una distribución de energía confiable, permite una implementación rápida en el sitio con una obra civil mínima y es ideal para aplicaciones urbanas, industriales y de energía renovable.

Parámetro del producto (especificación)

● Especificaciones técnicas del interruptor de carga

Número de serie	Nombre	Unidad	Interruptor de carga FKN12-12	Interruptor de carga de vacío FZN25-12
1	Tensión nominal	kV	10
2	Tensión máxima de funcionamiento	kV	12
3	Frecuencia nominal	Hz	50
4	Corriente nominal	A	630
5	Corriente de carga de rotura nominal	A	630
6	Corriente de estabilidad térmica (RMS)	kA/S	20/2	20/4
7	Corriente de estabilidad dinámica	ka	50	50
8	Corriente de cierre de cortocircuito (pico)	KA	50	50
9	Ciclos de frenado a plena carga	Segundo	20	10000
10	Vida mecánica	Segundo	2000	10000
11	Tensión soportada de frecuencia eléctrica de 1 min (fase a fase y fase a tierra)	kV	42	42
12	Tensión de impulso de rayo (relativa y a tierra)	kV	75	75

● Especificaciones técnicas para fusibles de alto voltaje

Número de serie		Tensión nominal (kV)	Corriente de ruptura (A)	Corriente de ruptura (KA)	Clasificación del fusible (A)
modelo del Reino Unido	Modelo Doméstico	Tensión nominal (kV)	Corriente de ruptura (A)	Corriente de ruptura (KA)	Clasificación del fusible (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Nota: Determinado en función de si hay instalado un delantero. N indica que no hay delantero, A indica que hay delantero presente.

Número de serie	Tipo de dispositivo de viaje	Corriente nominal de la unidad de control A	Capacidad de ruptura kA (CA 380 V)
DW15-630		315.400.630	40
DW15-1000		630.800.1000	50
DW15-1600	Térmico-electromagnético o electrónico	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Inteligente	2000,2500,3200	100

Característica y aplicación del producto

Diseño compacto e integrado "Plug-and-Play"

Caja robusta y resistente a la intemperie

Alta seguridad y confiabilidad

Excelente rendimiento del transformador

Configuración flexible y mantenimiento sencillo

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío
