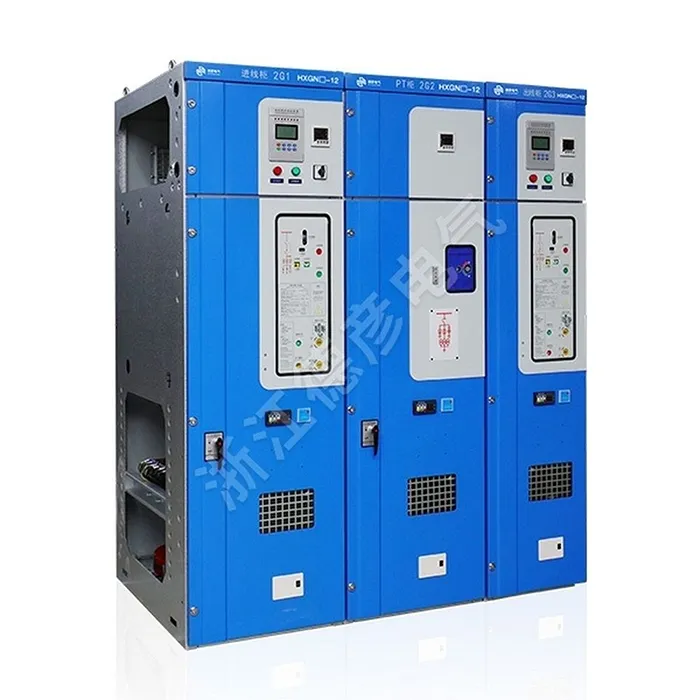

Tablero compacto aislado en aire

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados. El componente de conmutación central del tablero de distribución compacto con aislamiento de aire generalmente emplea un interruptor-seccionador de carga de vacío o gas SF6 altamente confiable, que proporciona un fuerte rendimiento de conmutación de corriente de carga y una capacidad de cierre de cortocircuito confiable. El gabinete del tablero de distribución compacto con aislamiento de aire está construido con placas de acero de alta calidad, formadas mediante procesos controlados por computadora (CNC), lo que garantiza una sólida resistencia mecánica y resistencia a la corrosión. Una característica clave del diseño es su excepcional compacidad. A través de un diseño tridimensional optimizado, integra múltiples compartimentos funcionales, incluidas la barra colectora, el interruptor, el cable y las cámaras de instrumentos/mecanismos operativos, dentro de una huella espacial mínima. Estos compartimentos están separados por particiones metálicas sólidas conectadas a tierra, una característica de seguridad crítica que garantiza la integridad operativa y evita la propagación de fallas internas.

Enviar Consulta

Descripción del Producto

El tablero de distribución compacto con aislamiento de aire, desarrollado por nuestra empresa en respuesta a las demandas de confiabilidad, seguridad y compacidad de los equipos eléctricos de los usuarios eléctricos, presenta aislamiento de aire, diseño compacto, derechos de propiedad intelectual completos y pruebas de tipo integrales. Adecuado para sistemas eléctricos de 10 kV/7,2 kV en edificios públicos, estructuras residenciales comerciales, sectores industriales y de fabricación minera. El tablero de distribución compacto con aislamiento de aire también es ideal para equipos mecánicos completos impulsados por motores de alto voltaje que requieren soluciones compactas.

Parámetro del producto (especificación)

Número de serie	Proyecto	Unidad	Gabinete de conmutación de carga	Gabinete eléctrico combinado	Gabinete de disyuntor
01	Tensión nominal	kv	12	12	12
02	Frecuencia nominal	HZ	50/60	50/60	50/60
03	Corriente nominal	A
04	Autobús principal	A	630	630	630
05	Bus principal ramal	A	630	125 (dependiendo de la corriente nominal del fusible)	630
06	Nivel de aislamiento nominal	kV
07	Tensión soportada de frecuencia eléctrica (fase a fase y fase a tierra)	kv	42	42	42
08	Tensión soportada de frecuencia eléctrica (entre interrupciones)	kv	48	48	48
09	Tensión soportada de frecuencia eléctrica (circuitos de control y auxiliares)	kv	2	2	2
10	Tensión soportada de impulso de rayo (fase a fase y fase a tierra)	kv	75	75	75
11	Tensión soportada de impulso tipo rayo (entre puertos)	kv	85	85	85
12	Corriente nominal soportada de corta duración (r.m.s)	ka
13	Circuito principal	ka	20/3S	-	25/2S
14	Circuito de puesta a tierra	ka	20/2S	-	25/2S
15	Corriente máxima nominal soportada (pico)	ka	50	80	63
16	Corriente nominal de cierre de cortocircuito (pico)	ka	50
17	Corriente de ruptura nominal de cortocircuito	ka	-	31.5	25
18	Corriente de transferencia nominal	ka	-	1700	-
19	Corriente nominal de corte de carga activa	A	630	-	-
20	Corriente de ruptura nominal en circuito cerrado	A	630	-	630
21	Corriente nominal de carga y corte del cable	A	10	-	15
22	Clasificación de protección	Segundo	IP3X	IP3X	IP3X
23	Vida mecánica
24	interruptor de carga		5000	5000	10000
25	Interruptor de puesta a tierra		2000	2000	2000

Característica y aplicación del producto

1. Diseño compacto y que ahorra espacio

2. Uso del aire como medio de aislamiento primario

3. Rentabilidad y ventaja económica

4. Seguridad mejorada con sistemas de enclavamiento robustos

5. Alta confiabilidad y facilidad de mantenimiento

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío
