Dispositivo de compensación de potencia reactiva local de alto voltaje

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados. El dispositivo de compensación de energía reactiva local de alto voltaje mejora la estabilidad de la red y la calidad de la energía al gestionar dinámicamente el flujo de energía reactiva. Mejora la regulación de voltaje, reduce las pérdidas de transmisión y aumenta la capacidad del sistema mediante la conmutación automática de capacitor/reactor o electrónica de potencia avanzada.

Enviar Consulta

Descripción del Producto

El dispositivo de compensación de potencia reactiva local de alto voltaje es una unidad interior de 6-10 kV/50 Hz diseñada para motores de CA trifásicos. Proporciona compensación de potencia reactiva localizada mediante la conmutación automática de condensadores sincronizados con el funcionamiento del motor: se activa en el arranque y se desconecta en el apagado.

El dispositivo de compensación de potencia reactiva local de alto voltaje ofrece dos configuraciones: una versión simplificada con conexión directa protegida por fusible a los terminales del motor, que limita la corriente al 90 % de la corriente sin carga del motor para evitar la sobretensión de autoexcitación (factor de potencia típico 0,9); y un modelo de conmutación de contactor en vacío que admite una mayor capacidad de compensación, logrando un factor de potencia superior a 0,95. Los beneficios clave del dispositivo de compensación de potencia reactiva local de alto voltaje TBBJ incluyen pérdidas de energía reducidas, calidad de voltaje mejorada y rendimiento de arranque del motor mejorado, lo que brinda una compensación superior en comparación con los sistemas centralizados.

Parámetro del producto (especificación)

Categoría de parámetro	Especificación
Clasificaciones eléctricas
Tensión nominal	6 kilovoltios, 10 kilovoltios
Frecuencia nominal	50Hz/60Hz
Rango de capacidad de compensación	100 ~ 5000 kvar (Personalizable)
Actuación
Factor de potencia objetivo (después de la compensación)	≥ 0,95
Tiempo de respuesta	Basado en contactor: < 100 ms TSC (basado en tiristores): < 20 ms
Método de conmutación	Contactor de vacío o módulo de interruptor de tiristor (TSC)
Protección y Control
Principio de control	Conmutación automática sincronizada con el funcionamiento del motor; Control de circuito cerrado de potencia reactiva/factor de potencia.
Protecciones estándar	Sobrecorriente, Sobretensión, Subtensión, Diferencial, Sobretemperatura, Cortocircuito
Característica clave	Previene la sobretensión de autoexcitación después de la parada del motor.
Comunicación	RS485/MODBUS-RTU o Ethernet/IP opcionales
Estándares y Medio Ambiente
Estándar de diseño	GB/T, IEC 62271
Instalación	Interior
Temperatura ambiente	-10 °C a +45 °C
Altitud	≤ 1000 m (Reducción de potencia superior)

Característica y aplicación del producto

Compensación localizada precisa

Operación sincronizada automática

Flexibilidad de configuración dual

Prevención de la autoexcitación

Importante optimización energética

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío

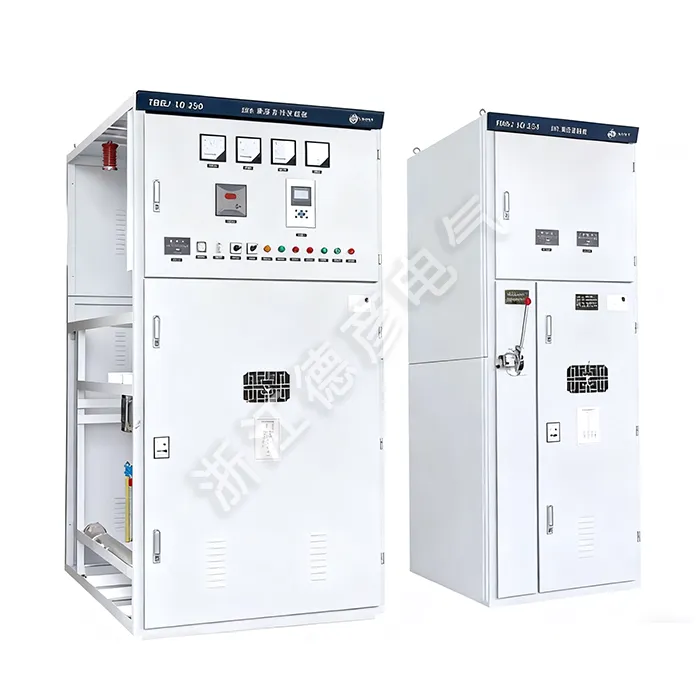

High Voltage Local Reactive Power Compensation Device
