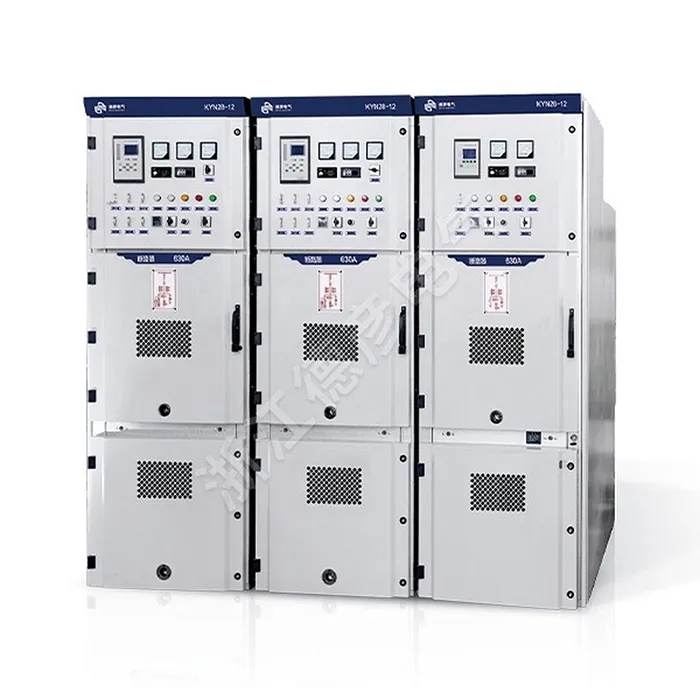

Aparamenta revestida de metal extraíble de CA

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados. El tablero de distribución revestido de metal extraíble de CA proporciona mayor seguridad y flexibilidad de mantenimiento. Sus disyuntores extraíbles permiten un fácil mantenimiento sin desenergizar todo el sistema, mientras que la construcción metálica completamente cerrada y conectada a tierra garantiza la máxima protección y confiabilidad del operador en aplicaciones de distribución de energía de media tensión.

Enviar Consulta

Descripción del Producto

El tablero de distribución revestido de metal extraíble de CA, este equipo es adecuado para sistemas de alimentación de CA trifásicos con un voltaje nominal de 12 kV y una frecuencia nominal de 50 Hz. Se utiliza para recibir y distribuir energía eléctrica al mismo tiempo que proporciona control, protección y monitoreo de circuitos.

El tablero de distribución revestido de metal extraíble de CA es una solución de voltaje medio (generalmente de 5 a 15 kV) diseñada para brindar seguridad y confiabilidad superiores. Su característica clave es el disyuntor de vacío extraíble, que permite un mantenimiento sencillo sin exposición a piezas vivas. El diseño revestido de metal proporciona segregación completa del compartimento para una mayor protección. Ideal para sistemas de distribución de energía industrial y de servicios públicos.

Parámetro del producto (especificación)

Proyecto	Unidad	valor numérico
Tensión nominal	kv	3.6、72、12
Frecuencia nominal	Hz	50
Corriente nominal del interruptor	A	630、1250、1600、2000、2500、3150
Corriente nominal del dispositivo de distribución	A	630、1250、1600、2000、2500、3150
Corriente nominal de resistencia de corta duración (4S)	KA	16、20、25、31.5、40、50
Corriente nominal máxima soportada (pico)	KA	40、50、63、80、100、125
Corriente de ruptura nominal de cortocircuito	KA	16、20、25、31.5、40、50
Corriente nominal de cierre de cortocircuito (pico)	KA	40、50、63、80、100、125
Nivel de aislamiento nominal	kV	24、32、42
Nivel de aislamiento nominal	kV	40、60、75
Clasificación de protección		El gabinete tiene clasificación IP4X. Cuando las puertas del compartimiento o del compartimiento del disyuntor están abiertas, la clasificación es IP2X.

Característica y aplicación del producto

Diseño de disyuntor extraíble

Construcción blindada robusta

Seguridad operativa mejorada

Configuración flexible

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío
