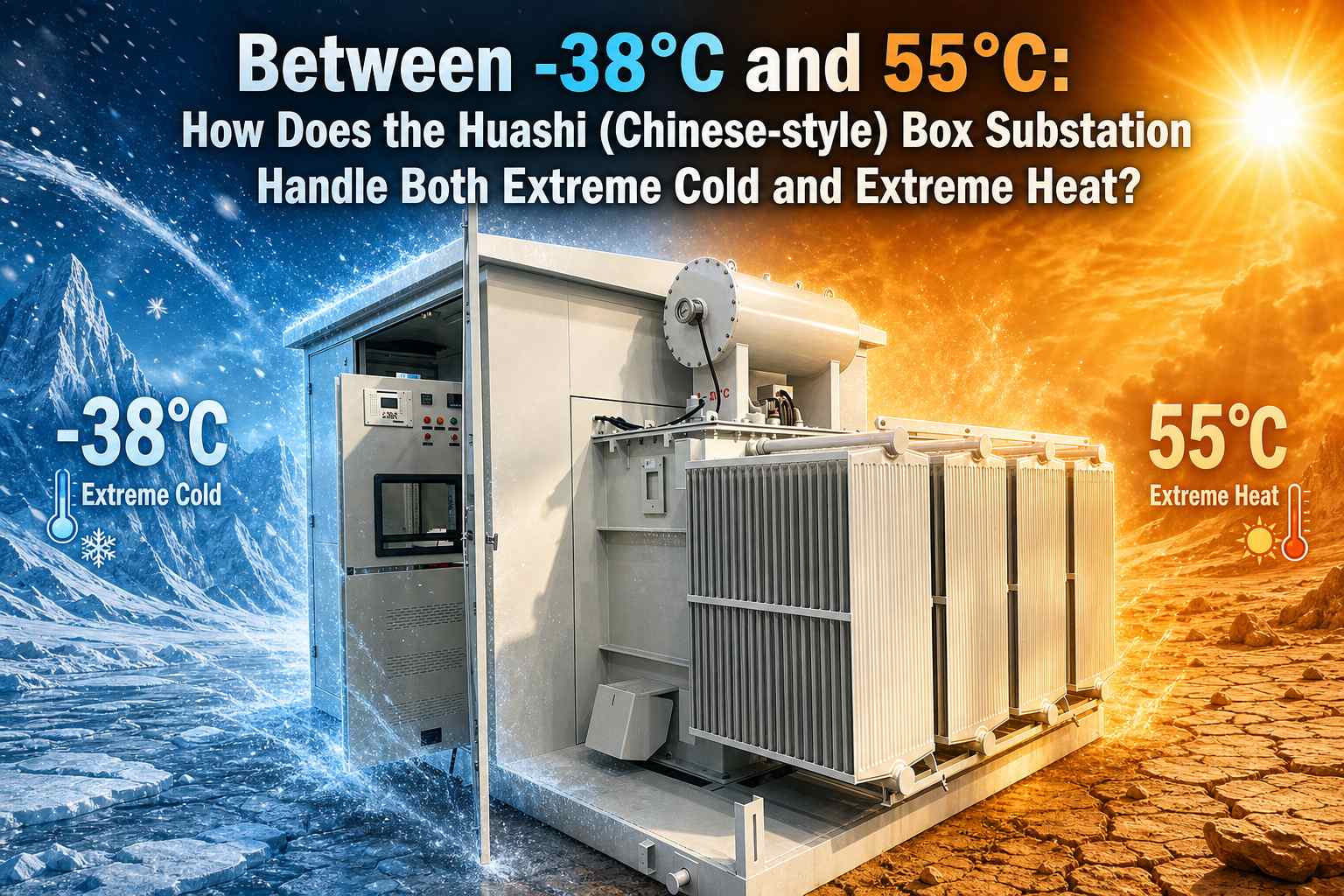

Entre -38°C y 55°C: ¿Cómo funciona la subestación caja Huashi (estilo chino)?

En sitios de proyectos de nueva energía en el extranjero, como el gobi de Asia Central, el Lejano Oriente ruso y los desiertos africanos, los equipos enfrentan enormes diferencias de temperatura durante todo el año: las temperaturas en invierno caen a -38°C, mientras que las temperaturas superficiales en verano aumentan a 55°C. En tales condiciones, las subestaciones de caja convencionales son muy propensas a fallas, incluida la solidificación del aceite a baja temperatura, el bloqueo del mecanismo del interruptor, el disparo por sobrecarga a alta temperatura y el envejecimiento acelerado del aislamiento, lo que afecta directamente la generación continua de energía de las centrales fotovoltaicas y eólicas.Zhejiang Deyan Electric Co., Ltd.ha optimizado y actualizado su subestación de caja de estilo chino para condiciones operativas complejas en el extranjero, logrando un funcionamiento estable y continuo en un amplio rango de temperaturas de -38 °C a 55 °C, proporcionando soluciones prefabricadas confiables de distribución de energía para contratistas EPC globales y nuevos clientes de estaciones de energía.

Lo que distingue a la subestación de caja de estilo chino de las subestaciones de caja tradicionales de estilo europeo es su característica principal: el cuerpo del transformador está montado externamente, con disipadores de calor expuestos directamente al aire, dependiendo de la ventilación natural para disipar el calor. Esto le confiere un potencial de disipación de calor inherentemente excelente, que es la ventaja fundamental para adaptarse a escenarios de alta temperatura. Sobre la base de esta base estructural, Deyan Electric ha llevado a cabo diseños personalizados especializados dirigidos a los dos puntos principales: el frío extremo y el calor extremo, resolviendo de una sola vez los desafíos de operación de los equipos causados ​​por enormes diferencias de temperatura.

Condiciones de funcionamiento a alta temperatura de 55 °C: disipación de calor mejorada, sin disparos por alta temperatura

En los proyectos desérticos de Oriente Medio y África, las temperaturas ambiente pueden alcanzar hasta 55°C. La radiación solar combinada con la generación de calor por transformador hace que las subestaciones de caja convencionales sean altamente susceptibles a la protección contra sobretemperatura y al funcionamiento reducido. La subestación tipo caja de estilo chino Deyan adopta una estructura de radiador de tipo abierto montada externamente, aprovechando al máximo el enfriamiento por convección natural y reduciendo la dependencia de componentes vulnerables como los ventiladores.

La carcasa del gabinete utiliza una placa de acero resistente a la intemperie recubierta de fluorocarbono resistente a los rayos UV para resistir la intensa radiación solar y reducir la acumulación interna de calor. Los compartimentos de alto y bajo voltaje están equipados con un sistema de escape inteligente con temperatura controlada que activa automáticamente la ventilación forzada cuando las temperaturas alcanzan un umbral establecido, combinado con pantallas de filtro de polvo para equilibrar la disipación de calor y la prevención de arena. Todos los componentes internos son piezas de grado industrial de alta temperatura y los materiales aislantes tienen un amplio margen de aumento de temperatura reservado, lo que mantiene una capacidad nominal de salida estable a 55 °C y evita paradas de estaciones causadas por el sobrecalentamiento de la subestación.

Condiciones de funcionamiento de frío extremo -38 °C: anticongelante de baja temperatura, que garantiza un arranque confiable

Cuando la temperatura ambiente desciende a -38°C, la viscosidad del aceite de transformador convencional aumenta bruscamente y puede incluso precipitar cera. Los sellos de los interruptores se vuelven quebradizos a bajas temperaturas y los gabinetes de control experimentan condensación y congelación, lo que imposibilita el cierre del equipo.

Para proyectos con mucho frío, Deyan selecciona aceite de transformador nafténico de bajo punto de fluidez, que mantiene una buena fluidez a bajas temperaturas. Los compartimentos de alta y baja tensión de la subestación tipo caja están equipados con un módulo integrado de calefacción inteligente + deshumidificación anticondensación que activa automáticamente la calefacción cuando las temperaturas caen por debajo de un valor establecido, manteniendo la temperatura de funcionamiento de los circuitos de control y protección.

El sello de la carcasa utiliza tiras de sellado de caucho de silicona resistentes a bajas temperaturas para evitar el endurecimiento y el agrietamiento a bajas temperaturas y para evitar la entrada de humedad, hielo y nieve. La estructura de la carcasa se ha sometido a una verificación de impacto a baja temperatura, sin riesgo de fractura frágil en entornos extremadamente fríos, lo que garantiza una puesta en servicio sin problemas a -38 °C y una adaptación a proyectos de energía eólica y fotovoltaica en Asia Central y Siberia.

Adaptación a múltiples escenarios, cumplimiento de estándares de proyectos en el extranjero

La subestación tipo caja de estilo chino de Zhejiang Deyan Electric integra un compartimiento de alto voltaje, un compartimiento de bajo voltaje y un transformador sumergido en aceite montado externamente. Presenta una estructura compacta y un tamaño más pequeño, lo que facilita el levantamiento en el sitio y una instalación rápida.

Admite niveles de voltaje convencional de 10 kV/35 kV y se puede adaptar para proyectos en el extranjero, incluidos el aumento de energía fotovoltaica, la energía eólica y la distribución de energía para minería. Puede fabricarse de acuerdo con los estándares internacionales IEC y viene con CE, RoHS y otras certificaciones relacionadas, cumpliendo con los requisitos de cumplimiento de propietarios extranjeros y contratistas EPC.

Además del diseño para amplia temperatura, el gabinete está disponible en grados de protección IP54/IP55 y admite personalización contra tormentas de arena y corrosión por niebla salina, acomodándose a ambientes compuestos hostiles como mesetas, tormentas de arena y áreas costeras. La unidad completa cuenta con configuraciones integrales de enclavamiento mecánico, disipadores de sobretensiones, alivio de presión y protección de gas, con operación y mantenimiento convenientes. El mantenimiento de una sola unidad no afecta la operación de otras unidades, lo que reduce significativamente los costos de operación y mantenimiento de la estación.

 Conclusión

Desde los campos de nieve extremadamente fríos a -38°C hasta los desiertos abrasadores a 55°C, las diferencias extremas de temperatura ya no son un obstáculo para nuevos proyectos energéticos en el extranjero. La subestación de caja de estilo chino de Zhejiang Deyan Electric, basándose en su diseño estructural único y su tecnología de personalización de amplio rango de temperatura, logra un funcionamiento estable en entornos de alta y baja temperatura, proporcionando soluciones de subestación prefabricadas rentables para la distribución global de energía y nuevos proyectos de energía.

Si está buscando una subestación tipo caja de estilo chino capaz de adaptarse a climas extremos, puede comunicarse con Zhejiang Deyan Electric para obtener cotizaciones y soluciones técnicas para el proyecto.
