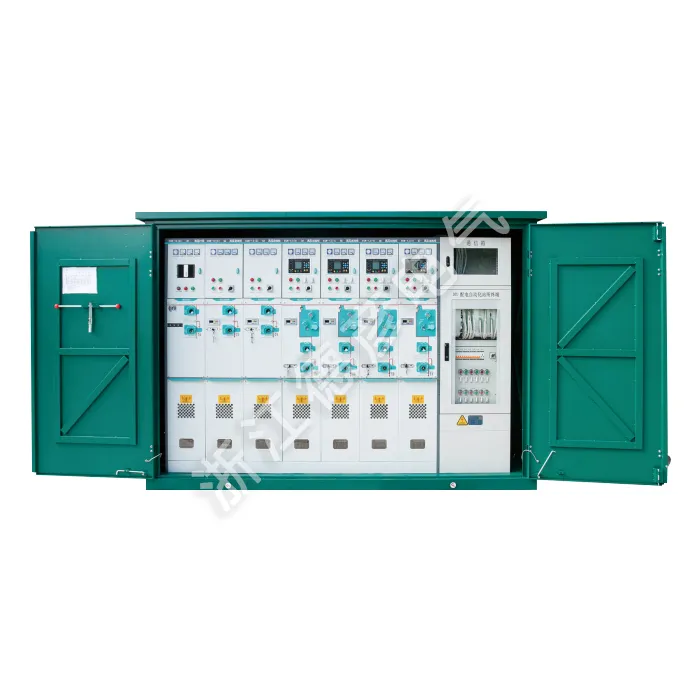

Caja de derivación de cable de alto voltaje (estación de conmutación exterior)

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados. La caja de derivación de cable de alto voltaje (estación de conmutación exterior) es una estación de conmutación exterior compacta y resistente a la intemperie para redes de distribución de 6-35 kV. Permite derivar, conectar y aislar cables de forma segura mediante conectores enchufables totalmente aislados, con puntos de desconexión visibles y una conexión a tierra fiable. Esta solución que ahorra espacio simplifica la expansión y el mantenimiento de la red.

Enviar Consulta

Descripción del Producto

La caja de derivación de cable de alto voltaje (estación de conmutación exterior) es una estación de conmutación exterior compacta y resistente a la intemperie para redes de distribución de 6-35 kV. Es una unidad principal de anillo exterior avanzada con aislamiento de gas que incorpora tecnologías estándar internacionales. Las cajas de derivación de cables de alta tensión están diseñadas para redes de distribución de 12/24 kV, cuentan con aislamiento SF6 completamente sellado, construcción modular y operación sin mantenimiento adecuada para entornos hostiles. Al admitir funciones de automatización ampliables, permite una distribución confiable de energía en parques industriales, áreas urbanas y centros comerciales, al tiempo que facilita la inteligencia de la red.

Parámetro del producto (especificación)

Nombre del proyecto			Unidad	interruptor de carga
Nombre del proyecto			Unidad	Unidad de conmutación de carga C	Unidad eléctrica combinada F	Unidad de disyuntor V
Tensión nominal			kv	24/12	24/12	24/12
Frecuencia nominal			Hz	50	50	50
Corriente nominal			A	630	125	630
Corriente de transferencia nominal			A		1750
Nivel de aislamiento nominal	Tensión soportada de frecuencia eléctrica de 1 min (fase a tierra)	alternativamente, en oposición	kV		42/65
		entre los descansos	kV		48/79
	Tensión de impulso de rayo	alternativamente, en oposición	kV		75/125
	Tensión de impulso de rayo		kV		85/145
Corriente de ruptura nominal de cortocircuito			kV	20	315	20
Corriente nominal de cierre de cortocircuito			KA	50	80	50
Corriente nominal de cierre de cortocircuito (interruptor de puesta a tierra)			KA	50		50
Corriente nominal de resistencia de corta duración		Circuito principal	ka	20	20	20
Corriente nominal de resistencia de corta duración		Interruptor de puesta a tierra	KA	20	20	20
Duración nominal de corto plazo		Circuito principal	S	4		4
Duración nominal de corto plazo		Interruptor de puesta a tierra	S	4	4	4
Corriente nominal máxima soportada		Circuito principal	KA	50		50
Corriente nominal máxima soportada		Interruptor de puesta a tierra	KA	50	50	50
Prueba de arco interno (prueba de arco de combustión interna)			A	630	20 kA/0,5 s	630
Corriente de ruptura nominal en circuito cerrado			A	630	Limitado por el fusible	630
Corriente nominal de corte de carga activa			A	10	Limitado por el fusible	25
Corriente nominal de carga y corte del cable			Segundo	5000	17.4	3000
Vida mecánica		Interruptor de carga/desconexión	Segundo	3000	5000	3000
		Interruptor de puesta a tierra	Segundo		3000	10000
		Disyuntor de vacío	MPA
Presión del gas SF6 (presión absoluta a 20°C)					0.035
Tasa anual de impacto de rayos					≤0,025% anual
Clasificación de protección para cámara de aire y tubo portafusible					IP67
Clasificación de protección de cerramientos y viviendas					IP4X

Característica y aplicación del producto

Diseño compacto para exteriores

Protección Ambiental Completa

Tecnología avanzada de aislamiento de gas

Configuración modular flexible

Operación sin mantenimiento

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío
