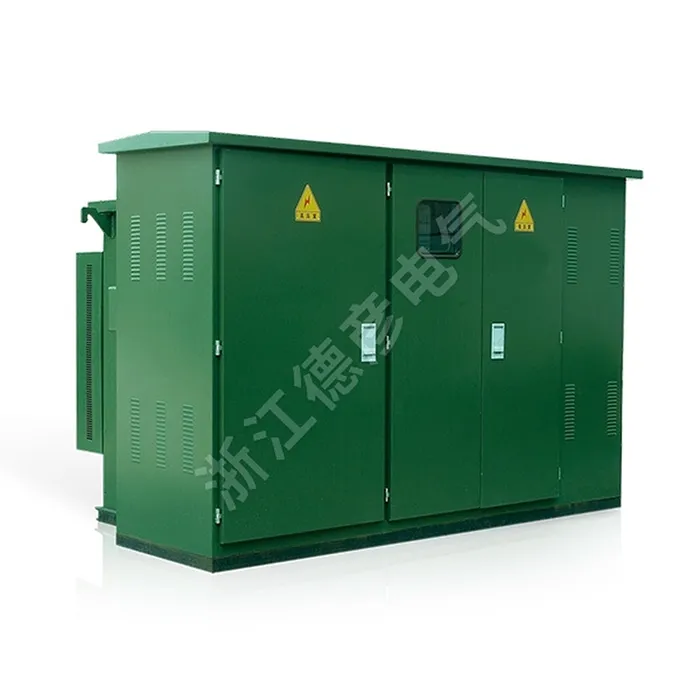

Subestación tipo caja prefabricada estilo americano

Deyan Electric es un proveedor profesional con amplia experiencia en fabricación de electrodomésticos industriales. La subestación tipo caja prefabricada de estilo americano es una solución compacta y totalmente integrada para la distribución de energía de 10 kV a 35 kV. Cuenta con una carcasa de acero resistente a la intemperie y a prueba de manipulaciones con un diseño estético clásico. Esta unidad "plug-and-play" combina una unidad principal en anillo de alto voltaje, un transformador de bajas pérdidas y un tablero de distribución de bajo voltaje en un sistema único y robusto. Garantiza un rendimiento confiable, una fácil instalación y es ideal para espacios públicos, áreas residenciales y aplicaciones industriales.

Enviar Consulta

Descripción del Producto

La subestación tipo caja prefabricada de estilo americano incorpora tecnología internacional avanzada y se adapta a las condiciones nacionales. La subestación tipo caja prefabricada de estilo americano presenta un diseño compacto, fácil instalación y mantenimiento, bajo nivel de ruido, bajas pérdidas, protección antirrobo, gran capacidad de sobrecarga y salvaguardias integrales. Es adecuado para nuevas zonas residenciales, cinturones verdes, parques, estaciones, hoteles, obras de construcción, aeropuertos y similares.

Parámetro del producto (especificación)

Número de serie	Nombre	Unidad	Especificaciones técnicas
1	Tensión nominal	kv	10/0.4 (Alta presión/Baja presión)
2	Tensión máxima de funcionamiento	kv	12 (lado de alto voltaje)
3	Frecuencia nominal	Hz	50
4	Capacidad nominal	Kva	50-1600
5	Tensión soportada de frecuencia industrial de 1 minuto	kV	35
6	Tensión de impulso de rayo	kV	75
7	Método de enfriamiento		Autoenfriamiento en baño de aceite
8	Corriente de ruptura del fusible de respaldo de alto voltaje	ka	50
9	Corriente de ruptura del fusible de inserción	KA	2.5
10	Temperatura ambiente	℃	-35-+40
11	Aumento de temperatura permitido de la bobina.	k	65
12	Regulación de voltaje sin carga		±5% o ±2 × 2,5%
13	Nivel de ruido	dB	50
14	Clasificación de protección		IP43

Tabla de especificaciones técnicas del transformador

Presenta el nuevo núcleo de transformador de la serie S9, que ofrece bajas pérdidas, excelente capacidad de sobrecarga y fuerte resistencia a cortocircuitos. Todos los sujetadores se tratan con medidas antiaflojamiento, lo que elimina la necesidad de levantar el núcleo. Alternativamente, también están disponibles los transformadores superiores de las series S10 y S11.

Capacidad kVA	Tensión kV		Designación del grupo de conexión	% de corriente sin carga			% de corriente sin carga			% de voltaje de impedancia	T9	T10	T11
Capacidad kVA	Presión alta	Baja presión	Designación del grupo de conexión	T9	T10	T11	T9	T9	T11	% de voltaje de impedancia	T9	T10	T11
50	10±5% o ±2×2,5%	0.4	Dyn11 o Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Característica y aplicación del producto

Diseño integrado y compacto

Núcleo de transformador sumergido en aceite

Alta seguridad y resistencia a manipulaciones

Probado previamente para confiabilidad

Instalación flexible y conexión a tierra

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío
