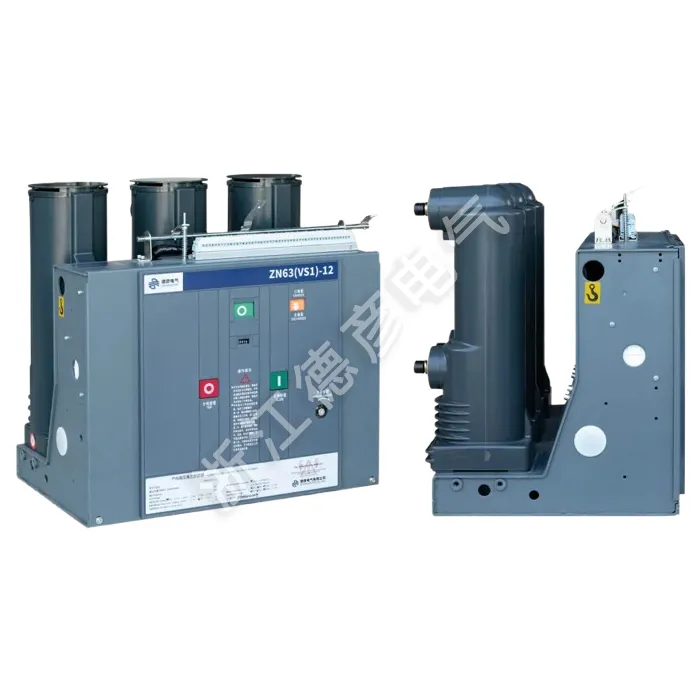

Disyuntor de vacío de alto voltaje fijo para interiores

Deyan Electric es un proveedor profesional con amplia experiencia en fabricación de electrodomésticos industriales. El disyuntor de vacío de alto voltaje fijo para interiores diseñado para sistemas de 12 kV. Al utilizar tecnología avanzada de interrupción de vacío, garantiza una interrupción de corriente confiable, un mantenimiento mínimo y una mayor seguridad. Compacto y versátil, es ideal para distribución y protección de energía en diversas aplicaciones industriales y de servicios públicos.

Enviar Consulta

Descripción del Producto

El disyuntor de vacío interior fijo es una aparamenta interior trifásica de CA 50 Hz y 12 KV. Es adecuado para el control y protección de empresas industriales, centrales eléctricas, subestaciones e instalaciones eléctricas, y es adecuado para sitios de operación frecuente. El mecanismo de funcionamiento y el cuerpo del disyuntor están integrados. Puede diseñarse como una unidad de instalación fija o equiparse con un mecanismo de accionamiento dedicado para formar una cajonera para su uso. La parte del circuito principal del disyuntor de vacío interior fijo puede adoptar un polo terminal solidificado integral para lograr la miniaturización, alta confiabilidad y ausencia de mantenimiento del disyuntor. Puede equiparse con gabinetes de distribución tipo cajón de montaje mediano tipo KYN28-12(GZS), y el tipo fijo también se puede utilizar en gabinetes de distribución de tipo fijo XGN.

Parámetro del producto (especificación)

Número de serie	Nombre		Unidad	Datos
1	Tensión nominal		kV	12
2	Tensión máxima de funcionamiento		kV	12
3	Corriente nominal		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Corriente nominal de ruptura de cortocircuito (Corriente nominal de estabilidad térmica - RMS)		KA	20/25	31.5		40
5	Corriente nominal de cierre de cortocircuito (pico)		KA	50/63	80		100
6	Corriente nominal máxima soportada (corriente nominal de estabilidad dinámica - pico)		KA	50/63	80		100
7	Corriente soportada de cortocircuito nominal 4S		KA	20/25	31.5		20/25
8	Nivel de aislamiento nominal	Soportación de voltaje de trabajo (antes y después de la ruptura nominal)/1 min Soportación de voltaje de frecuencia eléctrica	kV	Terreno 42 (descanso 48)
		Tensión soportada (antes y después de la rotura nominal)/tensión nominal máxima soportada por impulso de rayo		Terreno 75 (descanso 85)
9	Tiempo nominal de estabilidad térmica		S	4
10	Secuencia operativa nominal			Separado -0.3S - Combinado -180S - Combinado
11	Vida mecánica		Segundo	20000
12	Cortocircuito nominal de ruptura Número actual de rupturas		Segundo	50
13	Mecanismo de operación Voltaje de cierre nominal (CC)		v	CA, CC 110.220
14	Mecanismo operativo Voltaje de apertura nominal (CC)		v	CA, CC 110.220
15	Brecha de contacto		milímetros	11±1
16	Sobrecarrera (longitud de compresión del resorte de contacto)		milímetros	3,5±0,5
17	Tiempo de rebote de apertura y cierre trifásico		EM	≤2
18	Tiempo de rebote de contacto durante el cierre		EM	≤2
19	Velocidad media de disparo		EM	0,9 ~ 1,2
	Velocidad media de cierre		EM	0,5-~0,8
20	Horario de apertura	A la tensión máxima de funcionamiento	S	≤0,05
21		A tensión mínima de funcionamiento		≤0,08
22	hora de cierre		S	0.1
23	Resistencia de cada fase del circuito principal.		µΩ	630≤50		1250 ≤ 45
24	Espesor de desgaste acumulativo permitido para contactos móviles y estacionarios		milímetros	3

Característica y aplicación del producto

Interrupción de vacío avanzada

Diseño fijo y compacto

Alta seguridad y confiabilidad

Mecanismo de operación de resorte

Gama de aplicaciones versátil

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío

Fixed Indoor High-Voltage Vacuum Circuit Breaker
