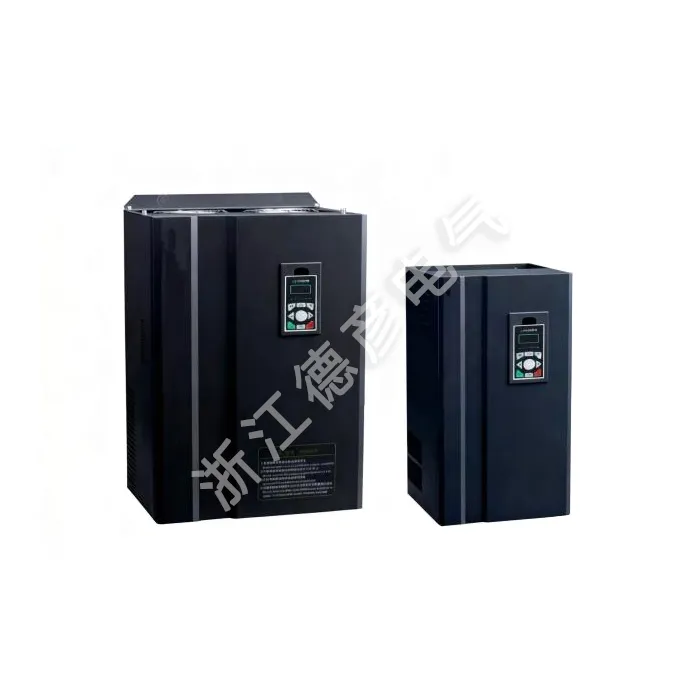

Inversor síncrono de imán permanente

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados, que ofrece buenas ventajas de precio y una amplia cobertura en los mercados europeos y americanos. Su inversor síncrono de imán permanente LNC860E tiene control vectorial avanzado y calidad estable. Adecuado para compras al por mayor, sirve para escenarios de alto nivel, como centros CNC, y ofrece una regulación precisa y confiable de la velocidad del motor.

Enviar Consulta

Descripción del Producto

Los inversores síncronos de imán permanente de la serie LNC860E son convertidores de frecuencia vectoriales de alto rendimiento de uso general, utilizados principalmente para controlar y ajustar la velocidad y el par de motores síncronos de CA trifásicos. Utiliza un chip DSP de 32 bits y tiene algoritmos de control centrales integrados, como control vectorial de bucle cerrado, control vectorial de bucle abierto y control de par, lo que permite el control de accionamiento de motores síncronos de imanes permanentes con mayor rendimiento y mayor precisión. Proporciona una salida de alto par a bajas velocidades, tiene buenas características dinámicas, una capacidad de sobrecarga extremadamente fuerte y admite varias tarjetas PG. Al tiempo que mejora la confiabilidad del producto y la adaptabilidad ambiental, también fortalece el diseño para la usabilidad del cliente y la especialización de la industria. Con funciones más optimizadas, aplicaciones más flexibles y un rendimiento más estable, puede usarse ampliamente en escenarios de aplicaciones de gama media a alta, como máquinas de moldeo por inyección, compresores de aire, servosistemas de potencia media a alta, centros de mecanizado CNC, equipos de elevación y equipos textiles. Este inversor síncrono de imán permanente viene de serie con una función de comunicación 485 y la potencia de 22 kW e inferior viene de serie con una unidad de frenado. Rango de potencia: 0,75kW~400kW-380V.

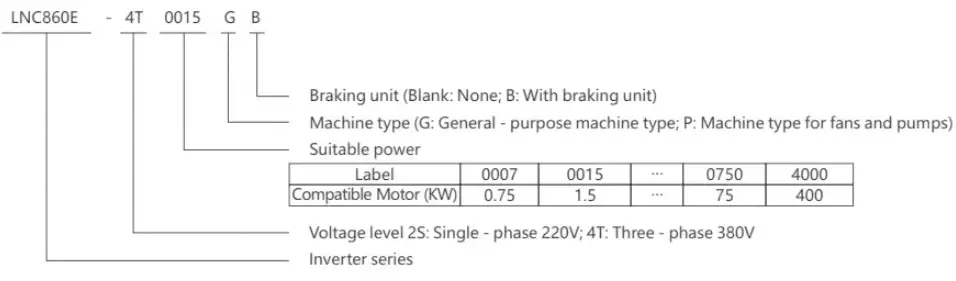

Significado del modelo

LNC860E Permanent Magnet Synchronous Inverter

Características del producto

▲ Control vectorial de bucle abierto y cerrado para motores síncronos de imanes permanentes Admite varios codificadores: incremental ABZ, incremental UVW y resolutor
▲ Entrada de amplio voltaje, regulación automática del voltaje de salida (AVR), funcionamiento continuo durante una pérdida momentánea de energía, con mayor adaptabilidad
▲ Admite varios métodos de configuración de frecuencia: configuración digital, configuración de cantidad analógica, configuración PID, configuración de comunicación RS485
▲ Arranque suave y funcionamiento estable, con función de seguimiento de velocidad
▲Puede compartir el bus DC para ahorrar energía
▲Bajo nivel de ruido y fuerte capacidad antiinterferencias
▲ Fuerte capacidad de sobrecarga, el 150% del par nominal puede funcionar durante 60 segundos
▲ Algoritmo PID avanzado integrado, con respuesta rápida, gran adaptabilidad y fácil depuración
▲ Control de velocidad de 16 pasos, PLC simple para lograr un control lógico multifunción como sincronización, velocidad constante y control direccional.
▲ Múltiples funciones de protección: sobretensión, sobrecorriente, sobrecarga, sobrecalentamiento, etc.
▲ Admite visualización del panel LCD y operación en chino e inglés Admite comunicación Profibus - DP y MODBUS
▲ Adopta estructuralmente un diseño de conducto de aire independiente, el ventilador se puede desmontar libremente y tiene un buen rendimiento de disipación de calor.

Instrucciones de la placa de identificación

MODELO:	LNC860E-4T0040GB/4T0055PB
FUERZA:	4KW9A/5.5K
APORTE:	3PH AC380V 50HZ/60HZ
PRODUCCIÓN:	3PH AC0V-380V 0HZ-400HZ
SN:	Código de barras

Especificaciones técnicas

Artículo		Especificación
Características de control	Frecuencia de salida	0-500Hz
	Frecuencia portadora	0,8 kHz ~ 12 kHz. La frecuencia portadora se puede ajustar automáticamente según las características de carga.
	Resolución de frecuencia de salida	0,01Hz
	modo de control	Control vectorial de bucle abierto (SVC) Control V/F Control vectorial de bucle cerrado (FVC)
	Características de par	Con compensación de par y compensación de deslizamiento, el par de arranque puede alcanzar el 150% a 0,25 Hz (SVC)
	Precisión del control de par	±5%(CVF)
	Criterio de acción de prevención de pérdida	Establecer como porcentaje de la corriente nominal, desde 20% hasta 250%
	Rango de regulación de velocidad	1:100(SVC) 1:1000(FVC)
	Precisión de estabilización de velocidad	±0,5 % (CVS) ±0,02 % (CVF)
	Capacidad de sobrecarga	150% de la corriente de salida nominal durante un minuto
	Curva V/F	Cuatro modos: lineal; separación V/f completa multipunto; separación V/f incompleta
	Curva de aceleración y desaceleración.	Modos de aceleración y desaceleración lineal o en curva S; cuatro tiempos de aceleración y desaceleración; rango de tiempo de aceleración y desaceleración 0,1 ~ 6500,0 s
	Frenado CC	Frecuencia de frenado CC: 0,00 Hz ~ frecuencia máxima. Tiempo de frenado: 0,0 s ~ 36,0 s, valor actual de la acción de frenado: 0,0 % ~ 100,0 %
	control de avance	Rango de frecuencia de jog: 0,00 Hz ~ frecuencia máxima, tiempo de aceleración y desaceleración de jog 0,1 s ~ 6500,0 s
	PLC simple, operación de velocidad de varios pasos	Se puede lograr una operación de velocidad de hasta 16 pasos a través del PLC incorporado o terminales de control.
	PID incorporado	Puede realizar fácilmente el sistema de control de circuito cerrado de control de procesos.
	Regulación automática de voltaje (AVR)	Cuando el voltaje de la red cambia, puede mantener automáticamente un voltaje de salida constante
	Función de limitación de corriente rápida	Minimiza al máximo los fallos por sobrecorriente y protege el funcionamiento normal del convertidor de frecuencia.
Características operativas	Canal de comando operativo	Tres canales: dado por el panel de operación, dado por los terminales de control, dado por el puerto de comunicación serie. Se puede cambiar de varias maneras.
	Fuente de frecuencia	Diez fuentes de frecuencia: dadas por la perilla del panel, dadas por el panel de operación, dadas por voltaje analógico, dadas por corriente analógica, dadas por comunicación RS485, que se pueden cambiar de varias maneras
	Fuente de frecuencia auxiliar	Diez fuentes de frecuencia auxiliares. Puede lograr de manera flexible el ajuste fino de la frecuencia auxiliar y la síntesis de frecuencia.
	terminales de entrada	Seis terminales de entrada digital, uno de los cuales se puede utilizar como entrada de pulso de alta velocidad. Dos canales de entrada analógica, Al1: rango de entrada 0~+10 V, Al2: rango de entrada 0~+10 V/0-20 mA
	Terminales de salida	Un terminal de salida de pulso de alta velocidad, capaz de emitir una señal de onda cuadrada de OkHz ~ 50 kHz, que puede realizar la salida de cantidades físicas como la frecuencia establecida y la frecuencia de salida. Se puede seleccionar como tipo de drenaje abierto Un terminal de salida digital Un terminal de salida de relé Dos terminales de salida analógica: OV ~ 10 V/0-20 mA, que pueden indicar la salida de señales de frecuencia de salida/corriente/voltaje/comando de frecuencia/velocidad de rotación/factor de potencia
Operación de pantalla y teclado	pantalla LED	Está equipado con 8 teclas de función, un LED de 7 segmentos de 5 dígitos y 5 indicadores LED de estado que pueden realizar rotación hacia adelante, rotación hacia atrás, reinicio, parada, avance, así como configuración y visualización de parámetros.
Operación de pantalla y teclado	Función de protección	Detección de cortocircuito del motor al encender, protección de pérdida de fase de entrada y salida, protección contra sobrecorriente, protección contra sobrevoltaje, protección contra bajo voltaje, protección contra sobrecalentamiento, protección contra sobrecarga, etc.
Medio ambiente	Lugar de aplicación	En interiores, no expuestos directamente a la luz solar, libres de polvo, gases corrosivos, gases inflamables, niebla de aceite, vapor de agua, goteo de agua o sal, etc.
	Altitud	Menos de 1000 m
	Humedad ambiental	-10 ℃ ~ +40 ℃ (cuando la temperatura ambiente está entre 40 ℃ ~ 50 ℃, se requiere operación de reducción de potencia)
	Humedad	Menos del 95 % de humedad relativa, sin condensación de gotas de agua
	Vibración	Menos de 5,9 m/s² (0,6 g)
	Temperatura de almacenamiento	-20℃~+60℃
