Tipo económico de inversor de uso general

Deyan Electric es una empresa eléctrica industrial profesional que integra I+D, producción y servicio, con buena ventaja de precio y cobertura en los mercados europeos y americanos. Su inversor de uso general LNC500m de tipo económico tiene un tamaño compacto y una calidad estable. Adecuado para compras al por mayor, se adapta a varios sitios con funciones de protección completas.

Enviar Consulta

Descripción del Producto

El tipo económico del inversor de uso general de la serie LNC500M son inversores tipo mini desarrollados en base a una nueva plataforma de software y hardware para satisfacer más demandas del mercado. Tienen un rendimiento excelente, funciones de protección completas, un tamaño compacto, son hermosos, duraderos y funcionan de manera estable y confiable. Se pueden aplicar de manera flexible a varios sitios de proceso. Adoptan control V/F y admiten el protocolo de comunicación Modbus estándar (Nota: la interfaz de comunicación está en una tarjeta de comunicación independiente. La tarjeta de comunicación se conectará después de anotar "tarjeta de comunicación" al realizar un pedido). Rango de potencia: 0,75 kW ~ 2,2 kW-220 V, 0,75 kW ~ 5,5 kW-380 V.

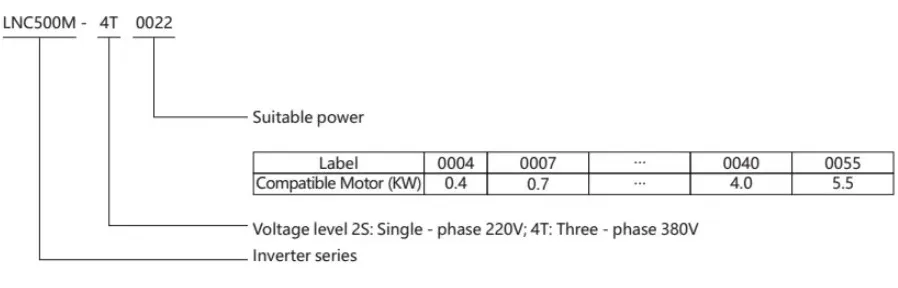

Significado del modelo

LNC500m General-Purpose Inverter (Economical Type)

Lista de tipos de máquinas

Inversor	Carga de uso general
Inversor	Capacidad nominal (kVA)	Corriente de salida nominal (A)	Potencia del motor aplicable (kW)
2S0004G	1.1	3	0.4
2S0007G	1.9	5	0.75
2S0015G	2.9	7	1.5
2S0022G	3.8	10	2.2
4T0007G	1.6	2.5	0.75
4T0015G	2.4	4.5	1.5
4T0022G	3.6	5.5	2.2
4T0040G	6.3	9	4.0
4T0055G	8.6	12	5.5

Especificaciones técnicas

Artículo			Especificación
Aporte	Frecuencia de voltaje		Trifásico 380V50/60Hz	Monofásico 220V50/60Hz
	Fluctuación de voltaje		Trifásico 300V~460V	Monofásico 170V~270V
Producción	Rango de voltaje		Serie 4T#: 0~380V	Serie 2S#: 0~220V
	Rango de frecuencia		0~800Hz
	Capacidad de sobrecarga		110% a largo plazo; 150% durante 1 minuto; 180% durante 2 segundos
características de control	modo de control		Control V/F
	Par de arranque		0 velocidad al 180%
	Rango de regulación de velocidad		1:100
	Precisión de estabilidad de velocidad		±0,5%
	Tiempo de respuesta		≤20ms
	Curva V/F		Configuración arbitraria de curvas V/F multisegmentos Dos curvas fijas: par constante y reducción de par según la ley cuadrática 1
	Aumento de par		Configuración manual: 0,0 ~ 30,0 % de la salida nominal
	Supresión actual		El control de bucle cerrado de corriente limita con precisión la corriente dentro de un rango razonable, evitando así sobretensiones y disparos por fallas.
	Supresión de voltaje		En situaciones donde el voltaje de la red fluctúa con frecuencia o hay aceleraciones y desaceleraciones frecuentes, se utiliza un control exclusivo de predicción de voltaje para limitar el voltaje dentro de un rango razonable.
	Resolución de frecuencia	Cantidad analógica	0,1% de la frecuencia máxima de salida
		Cantidad digital	0,01Hz
	Precisión de frecuencia	Cantidad analógica	0,1% de la frecuencia máxima de salida
		cantidad digital	0,01% de la frecuencia de salida establecida
Funciones típicas	Operación de varias velocidades		Control de velocidad múltiple programable de 8 etapas, 6 modos de operación disponibles para su selección
	Operación de frecuencia oscilante		Operación de frecuencia oscilante: frecuencia preestablecida y frecuencia central ajustable, memoria de estado y restauración después del apagado y corte de energía.
	Control PID		Controlador PID incorporado (frecuencia preestablecida disponible)
	comunicación RS485		Función de comunicación estándar RS485, compatible con el protocolo de comunicación MODBUS
	Ahorro automático de energía		Ajuste el voltaje de salida y la compensación de deslizamiento en tiempo real de acuerdo con la corriente de salida, permitiendo que el motor funcione con la mayor eficiencia todo el tiempo.
	Regulación automática de voltaje		Se puede seleccionar según sea necesario para obtener el efecto operativo más estable.
	Detección de velocidad y reinicio		Reinicio suave y reinicio de parada instantánea del motor.
	Encimera		Un contador interno para una fácil integración del sistema
	Frecuencia portadora		Síntesis vectorial trifásica: 0,8 ~ 15,0 KHz
	Ajuste de frecuencia	Entrada analógica	Entrada de voltaje: 0 ~ 10 V (impedancia de entrada 10 K) (se pueden configurar límites superior e inferior)
		Entrada digital	Se configura mediante panel de operación, interfaz RS485, terminales UP/DW y también se puede configurar en varias combinaciones con entrada analógica
	Señal de salida	Salida analógica	Voltaje unidireccional 0 ~ 10 V
		Salida digital	Salida DO de 1 vía, salida de relé de falla de 1 vía (TA, TB, TC)
	Frenado	Frenado regenerativo	Más del 75%
		Frenado CC	Seleccionable durante el inicio y la parada respectivamente, frecuencia de funcionamiento 0~50,00 Hz, tiempo de funcionamiento 0~20,0 s o funcionamiento continuo
Función de protección	Protección de la fuente de alimentación		Protección contra bajo voltaje, protección contra desequilibrio de energía trifásica
	Protección de operación		Protección contra sobrecorriente, protección contra sobretensión, protección contra sobrecalentamiento del inversor, protección contra sobrecarga del inversor, protección contra sobrecarga del motor, protección contra pérdida de fase de salida, protección del variador de módulo, protección contra pérdida de fase de entrada, protección contra sobrecarga de fuente de alimentación conmutada
	anomalía del equipo		Anomalía de detección de corriente, anomalía de la memoria EEPROM, anomalía de la unidad de control, sobrecalentamiento del motor, fallo de acoplamiento MC, fallo de temperatura
	Conexión del motor		Motor no conectado, parámetros trifásicos desequilibrados del motor, error de identificación de parámetros
Ambiente	Temperatura ambiente		-10 ℃ a +50 ℃ (sin congelación)
	Humedad ambiental		Por debajo del 90% (sin glaseado)
	Entorno circundante		En interiores (sin luz solar directa, sin gases corrosivos o inflamables, sin niebla de aceite, polvo, etc.)
	Altitud		Por debajo de 1000 m
	Nivel de protección		IP20
	Método de enfriamiento		Refrigeración por aire forzado
	Nivel de vibración		<20m/s²
