Inversor para máquina trefiladora

Deyan Electric es un proveedor eléctrico industrial profesional que ofrece soluciones confiables y buenos precios, y cubre los mercados europeo y americano. Su inversor LNC860L para máquina trefiladora tiene control de tensión avanzado y calidad estable. Adecuado para compras al por mayor, se adapta a las industrias de alambres y cables, lo que garantiza un funcionamiento estable.

Enviar Consulta

Descripción del Producto

La serie LNC860L de convertidores de frecuencia dedicados a máquinas trefiladoras no solo posee todas las características de alto rendimiento de los convertidores de frecuencia vectoriales 8605, sino que también puede lograr un control de tensión de bucle cerrado y un control de tensión de bucle abierto, cumpliendo con diversos requisitos de bobinado y desenrollado. Tiene un modelo matemático incorporado para el control y soporte del devanado de tensión. Cálculo automático del diámetro del rollo. Puede ser ampliamente utilizado en industrias como alambre y cable, procesamiento de láminas metálicas, bobinado, trefilado de alambre metálico y trefilado de alambre plástico. Este inversor para máquina trefiladora está equipado de serie con una función de comunicación 485 y una unidad de frenado estándar, equipado para una potencia de 22 kW o menos. Rango de potencia: 0,75kW-400kW-380V.

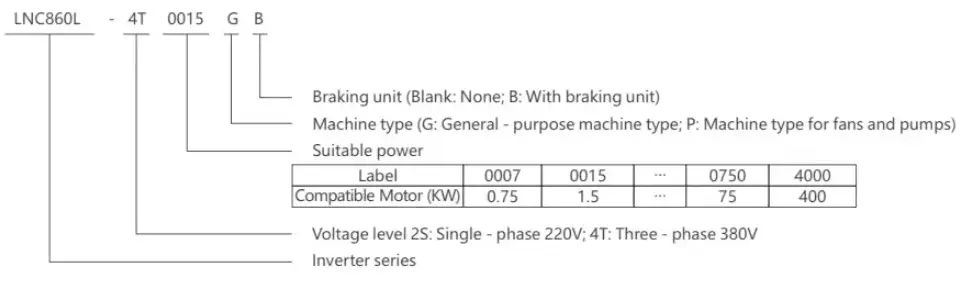

Significado del modelo

LNC860L Inverter for Wire-Drawing Machine

Características del producto

▲ Control vectorial de alto rendimiento, gran par de baja frecuencia y salida estable

▲ Admite varios codificadores: incremental ABZ, incremental U y resolución

▲ Entrada de amplio voltaje, regulación automática del voltaje de salida (AR), sin apagado durante una pérdida momentánea de energía, con mayor adaptabilidad

▲ Admite control de tensión de bucle cerrado y control de tensión de bucle abierto

▲ Modelo matemático incorporado para el control del bobinado de tensión, admite el cálculo automático del diámetro del rollo

▲ Arranque suave, funcionamiento estable y tensión constante

▲ Detección automática de rotura de cable, compensación automática de inercia

▲ Combinación de sistema de bobinado y desenrollado, puede compartir el bus de CC, ahorrando energía eléctrica

▲ Algoritmo PID avanzado integrado, con respuesta rápida, gran adaptabilidad y fácil depuración

▲ Control de velocidad de 16 pasos, el PLC simple realiza un control lógico multifunción como temporización, velocidad constante y configuración de dirección.

▲La interfaz de comunicación RS485 integrada admite el protocolo Modbus

▲ Múltiples funciones de protección: sobretensión, sobrecorriente, sobrecarga, sobrecalentamiento, etc.

Instrucciones de la placa de identificación

MODELO:	LNC860L-4T0037GB/4T0055PB
FUERZA:	3,7 KW 9A/5,5 KW 13A
APORTE:	3PH AC380V 50HZ/60HZ
PRODUCCIÓN:	3PH ACOV-380V OHZ-400HZ
SN:	Código de barras

Lista de tipos de máquinas

Modelo de convertidor de frecuencia	Capacidad de potencia (kVA)	Corriente de entrada (A)	Corriente de salida (A)	Motor aplicable (kilovatios)
Fuente de alimentación monofásica: 220V±15%, 50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Fuente de alimentación trifásica: 380V±15%, 50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Especificaciones técnicas

Artículo		Especificación
Características de control	Frecuencia de salida	0-500Hz
	Frecuencia portadora	0,8 kHz ~ 12 kHz La frecuencia portadora se puede ajustar automáticamente según las características de carga
	Resolución de frecuencia de salida	0,01Hz
	modo de control	Control vectorial de bucle abierto (SVC) Control V/F Control vectorial de bucle cerrado (FVC)
	Características de par	Con compensación de par y compensación de deslizamiento, el par de arranque puede alcanzar el 150% a 0,5 Hz.
	Precisión del control de par	±5%(CVF)
	Criterio de acción de prevención de pérdida	Establecer como porcentaje de la corriente nominal, oscilando entre 20% y 250%.
	Rango de regulación de velocidad	1:100(SVC) 1:1000(FVC)
	Precisión de estabilización de velocidad	±0,5 % (CVS) ±0,02 % (CVF)
	Capacidad de sobrecarga	150% de la corriente de salida nominal durante un minuto
	Curva V/F	Cuatro modos: lineal; multipunto; separación V/f completa; separación V/f incompleta
	Curva de aceleración y desaceleración.	Modos de aceleración y desaceleración lineal o en curva S; cuatro tiempos de aceleración y desaceleración; rango de tiempo de aceleración y desaceleración 0,1 ~ 6500,0 s
	Frenado CC	Frecuencia de frenado CC: 0,00 Hz ~ frecuencia máxima. Tiempo de frenado: 0,0 s ~ 60,0 s, valor actual de la acción de frenado: 0,0 % ~ 100,0 %
	control de avance	Rango de frecuencia de jog: 0,00 Hz ~ frecuencia máxima, tiempo de aceleración y desaceleración de jog 0,1 s ~ 6500,0 s
	PLC simple, operación de velocidad de varios pasos	Se puede lograr una operación de velocidad de hasta 16 pasos a través del PLC incorporado o terminales de control.
	PID incorporado	Puede realizar fácilmente el sistema de control de circuito cerrado de control de procesos.
	Regulación automática de voltaje (AVR)	Cuando el voltaje de la red cambia, puede mantener automáticamente un voltaje de salida constante
	Función de limitación de corriente rápida	Minimiza al máximo los fallos por sobrecorriente y protege el funcionamiento normal del convertidor de frecuencia.
Características operativas	Canal de comando operativo	Tres canales: dado por el panel de operación, dado por los terminales de control, dado por el puerto de comunicación serie. Se puede conmutar de varias maneras.
	Fuente de frecuencia	Diez fuentes de frecuencia: dadas por la perilla del panel, dadas por el panel de operación, dadas por voltaje analógico, dadas por corriente analógica, dadas por comunicación RS485, que se pueden cambiar de varias maneras
	Fuente de frecuencia auxiliar	Diez fuentes de frecuencia auxiliares. Puede lograr de manera flexible el ajuste fino de la frecuencia auxiliar y la síntesis de frecuencia.
	Terminales de entrada	Seis terminales de entrada digital, uno de los cuales se puede utilizar como entrada de pulso de alta velocidad. Dos canales de entrada analógica, Al1: rango de entrada 0~+10 V, Al2: rango de entrada 0~+10 V/0-20 mA
	Terminales de salida	Un terminal de salida de pulso de alta velocidad, que emite señales de onda cuadrada de OkHz ~ 50 kHz, que puede realizar la salida de cantidades físicas como la frecuencia establecida y la frecuencia de salida Un terminal de salida digital Un terminal de salida de relé Dos terminales de salida analógica: OV ~ 10 V/0-20 mA, que pueden indicar la salida de señales de frecuencia de salida/corriente/voltaje/comando de frecuencia/velocidad de rotación/factor de potencia
	Función de protección	Detección de cortocircuito del motor al encender la entrada y la protección de pérdida de fase de salida, protección contra sobrecorriente, protección contra sobretensión, protección contra bajo voltaje, protección contra sobrecalentamiento, protección contra sobrecarga, etc.
Hierro	Lugar de aplicación	En interiores, no expuestos directamente a la luz solar, libres de polvo, gases corrosivos, gases inflamables, niebla de aceite, vapor de agua, goteo de agua o sal, etc.
	Altitud	Menos de 1000 m
	Humedad ambiental	-10 ℃ ~ +40 ℃ (cuando la temperatura ambiente está entre 40 ℃ ~ 50 ℃, se requiere operación de reducción de potencia)
	Humedad	Menos del 95 % de humedad relativa, sin condensación de gotas de agua
	Vibración	Menos de 5,9 m/s² (0,6 g)
	Temperatura de almacenamiento	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
