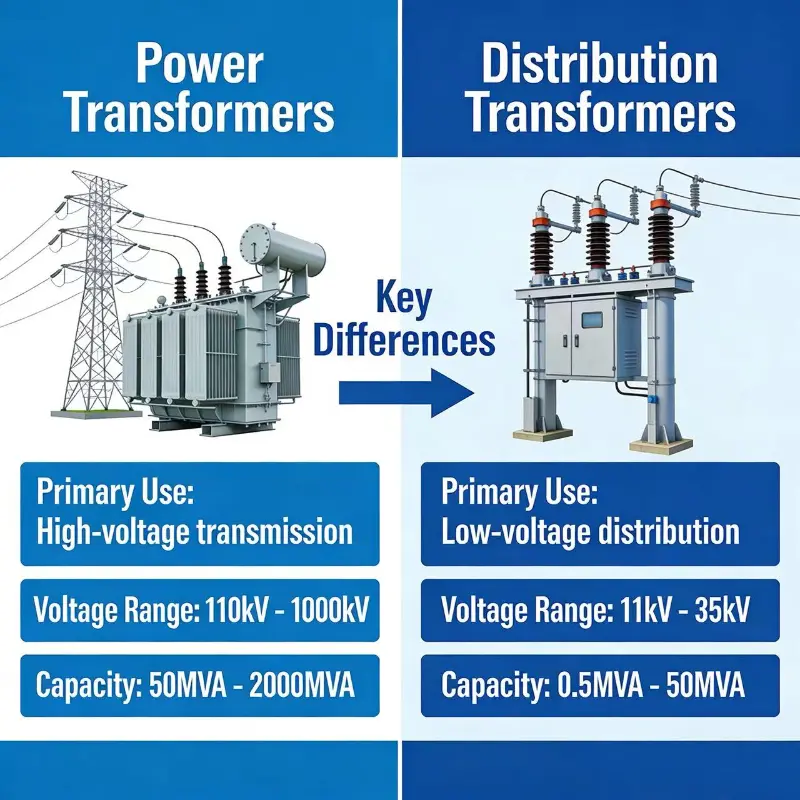

¿Cuál es la diferencia entre un transformador de potencia y un transformador de distribución?

Los transformadores de potencia se conectan principalmente en la red de transmisión, donde se utilizan básicamente a voltajes más altos, mientras que los transformadores de distribución se usan en el extremo de distribución, por lo que siempre enfrentan niveles de voltaje bajos.

Ahora llegando a las diferencias

1. Dado que se utilizan en redes de transmisión, generalmente funcionan a > 33 KV, mientras que los transformadores de distribución generalmente se conectan a < 33 KV.

2. Debido a la tensión nominal más alta, el nivel de aislamiento de los transformadores de potencia es muy alto, mientras que el de los transformadores de distribución es bajo.

3. Las fluctuaciones de carga son menores en los transformadores de potencia mientras que son mayores en los transformadores de distribución, ya que están conectados directamente a la carga.

4. Transformadores de potenciaestán diseñados de manera que puedan soportar la pérdida de Cu y la pérdida de hierro durante 24 horas, por lo tanto, su mecanismo de enfriamiento es muy fuerte, mientras que en los transformadores de distribución la pérdida de Cu se produce según el ciclo de carga, mientras que la pérdida de hierro siempre está presente.

5. Al diseñar transformadores de potencia, se tiene cuidado de que la pérdida de carga a plena carga sea menor. Mientras que en los transformadores de distribución las pérdidas de hierro se mantienen mínimas.

6. En los transformadores de potencia, las clasificaciones son más altas, por lo que utilizamos un núcleo superior como núcleo de acero CRGO, mientras que en los transformadores de distribución se utiliza acero amorfo.

7. Dado que CRGO STEEL puede transportar más flujo por unidad de peso, el peso específico de los transformadores de potencia es menor que el de los transformadores de distribución.

8. Los transformadores de potencia están diseñados para lograr la máxima eficiencia a plena carga. Por lo tanto, de acuerdo con la condición de máxima eficiencia: pérdida de cobre a plena carga de los transformadores de potencia = pérdida de hierro.

· Mientras que en los transformadores de distribución consideramos que se carga hasta un 70 - 75 por ciento de la potencia nominal como promedio, por lo tanto, está diseñado para lograr la máxima eficiencia en un 70 - 75 por ciento, por lo tanto, de acuerdo con la fórmula de máxima eficiencia -

Pérdida de cobre a plena carga = 2* pérdida de hierro.

Fórmula para máxima eficiencia en transformadores (x ^2 * pérdida de cu = pérdida de hierro) donde x es la carga del transformador.

1. Por lo tanto, para los transformadores de potencia la carga es del 100%, por lo tanto, pérdida de Cu = pérdida de hierro.

2. Para los transformadores de distribución, la carga es del 70%, por lo tanto, 0,7 ^ 2 * pérdida de Cu = pérdida de hierro, por lo tanto, pérdida de Cu = 2 * pérdida de hierro.
