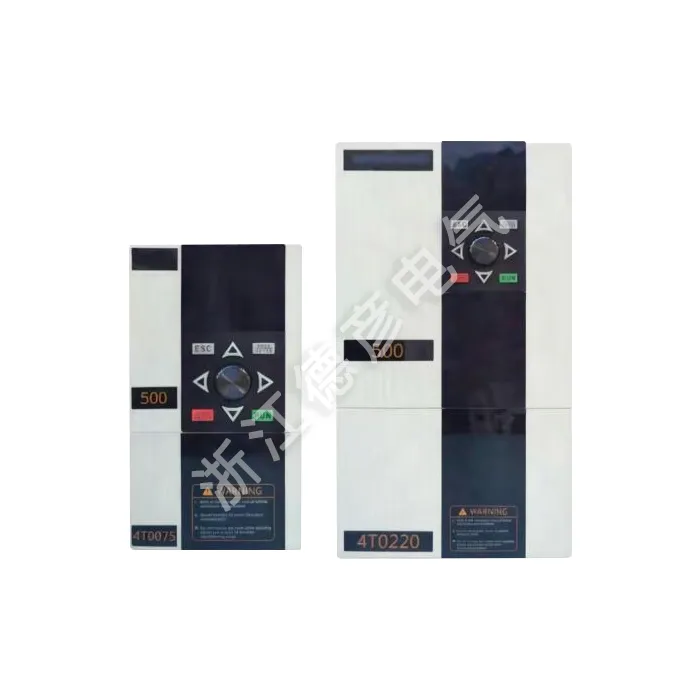

Inversor de uso general de un solo tubo

Deyan Electric es un proveedor profesional con amplia experiencia en fabricación de electrodomésticos industriales. Su inversor de un solo tubo de uso general LNC500 cuenta con alta calidad, alta densidad de potencia y funciones completas. Con una buena ventaja de precio para compras al por mayor, admite Modbus y satisface diversas necesidades, dignas de su compra.

Enviar Consulta

Descripción del Producto

Los convertidores de frecuencia de un solo tubo de inversor de uso general de la serie LNC500 se desarrollan en base a una nueva plataforma de software y hardware. Para satisfacer mejor las demandas del mercado de equipos mecánicos como máquinas herramienta, impresión, textiles, fibras químicas, materiales pétreos y grabados, esta serie de convertidores de frecuencia presenta alta densidad de potencia, funciones de protección completas y funciones de aplicación integrales. Admite el protocolo de comunicación Modbus estándar (Nota: para convertidores de frecuencia con una potencia de 7,5 kW 380 V e inferior, y 5,5 kW 220 V e inferior, la interfaz de comunicación está en una tarjeta de comunicación independiente. Al realizar un pedido, si indica "tarjeta de comunicación", se incluirá la función de comunicación estándar 485. Los convertidores de frecuencia con una potencia superior a 7,5 kW 380 V y superior a 5,5 kW 220 V vienen con el función de comunicación estándar 485). Rango de potencia: 0,75 kW-5,5 kW-220 V, 0,75 kW-37 kW-380 V.

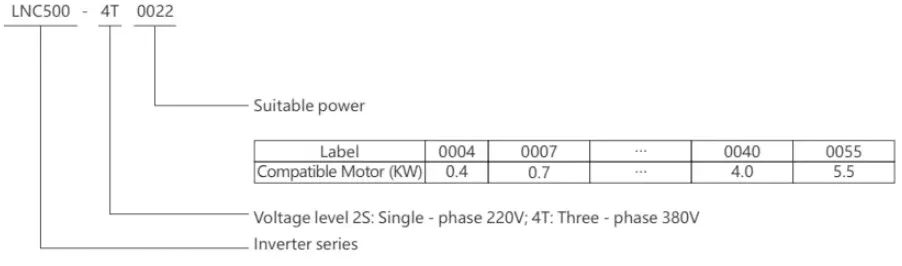

Significado del modelo

LNC500 General-Purpose Inverter (Single-Tube)

Lista de modelos de máquinas

Tensión y potencia del convertidor de frecuencia.	Carga de uso general
Tensión y potencia del convertidor de frecuencia.	Capacidad nominal (kVA)	Corriente de salida nominal (A)	Potencia del motor aplicable (kw)
220V-0,7kW	1.9	5	0.75
220V-1,5kW	2.9	7	1.5
220V-2,2kW	3.8	10	2.2
220V-4.0kW	5.7	16	4
220V-5,5kW	8.5	25	5.5
380V-1,5kW	2.4	4.5	1.5
380V-2,2kW	3.6	5.5	2.2
380V-4,0kW	6.3	9	4
380V-5,5kW	8.6	13	5.5
380V-7.5KW	11	17	7.5
380V-11kW	16.5	25	11
380V-15kW	20	30	15
380V-18,5kW	25.7	39	18.5
380V-22kW	29.6	45	22
380V-30kW	39.5	60	30
380V-37kW	49.4	75	37

Especificaciones técnicas

Artículo			Especificación
Aporte	Frecuencia de voltaje		Trifásico 380V50/60Hz	Monofásico 220V50/60Hz
	Fluctuación de voltaje		Trifásico 300V~460V	Monofásico 170V~270V
Producción	Rango de voltaje		Serie 4T#: 0~380V	Serie 2S#: 0~220V
	Rango de frecuencia		0~600Hz
	Capacidad de sobrecarga		110% a largo plazo; 150% durante 1 minuto; 180% durante 2 segundos
Características de control	modo de control		Control V/F	Control vectorial de bucle abierto
	Par de arranque		0 velocidad al 180%	0 velocidad al 180%
	Rango de regulación de velocidad		1:100	1:200
	Precisión de estabilidad de velocidad		±0,5%	±0,1%
	Tiempo de respuesta		≤20ms	≤5 ms
	Curva V/F		Configuración arbitraria de curvas V/F multisegmentos Tres curvas fijas: par constante, reducción de par 0, reducción de par 1
	Aumento de par		Configuración manual: 0,0~30,0% de la salida nominal; Impulso automático: determina automáticamente el par de impulso según la condición de carga.
	Supresión actual		El control de bucle cerrado actual limita con precisión la corriente dentro de un rango razonable, evitando así sobretensiones y disparos por fallas.
	Supresión de voltaje		En situaciones donde el voltaje de la red fluctúa con frecuencia o hay aceleraciones y desaceleraciones frecuentes, se utiliza un control exclusivo de predicción de voltaje para limitar el voltaje dentro de un rango razonable.
	Resolución de frecuencia	Cantidad analógica	0,1% de la frecuencia máxima de salida
		cantidad digital	0,01Hz
	Precisión de frecuencia	Cantidad analógica	0,1% de la frecuencia máxima de salida
		cantidad digital	0,01% de la frecuencia de salida establecida
Funciones típicas	Operación de varias velocidades		Control de velocidad múltiple programable de 8 etapas, 6 modos de operación disponibles para su selección
	Operación de frecuencia oscilante		Operación de frecuencia oscilante: frecuencia preestablecida y frecuencia central ajustable, memoria de estado y restauración después del apagado y corte de energía.
	Control PID		Controlador PID incorporado (frecuencia preestablecida disponible)
	comunicación RS485		Función de comunicación estándar RS485, compatible con el protocolo de comunicación MODBUS
	Ahorro automático de energía		Ajuste el voltaje de salida y la compensación de deslizamiento en tiempo real de acuerdo con la corriente de salida, permitiendo que el motor funcione con la mayor eficiencia todo el tiempo.
	Regulación automática de voltaje		Se pueden seleccionar tres formas de regulación de voltaje dinámico, regulación de voltaje estático y regulación sin voltaje según sea necesario para obtener el efecto de operación más estable.
	Detección de velocidad y reinicio		Reinicio suave y reinicio de parada instantánea del motor.
	Encimera		Un contador interno para una fácil integración del sistema
	Frecuencia portadora		Síntesis vectorial trifásica: 1,5 ~ 12,0 KHz
	Ajuste de frecuencia	Entrada analógica	Entrada de voltaje: 0 ~ 10 V (impedancia de entrada 10 K) (se pueden configurar los límites superior e inferior) Entrada de corriente: 0 ~ 20 mA (voltaje del límite superior 12 V) (se pueden configurar los límites superior e inferior)
		Entrada digital	Se configura mediante panel de operación, interfaz RS485, terminales UP/DW y también se puede configurar en varias combinaciones con entrada analógica
	Señal de salida	Salida analógica	1 vía 0 ~ 10 V voltaje o señal de corriente 0 ~ 20 mA
		Salida digital	Salida DO de 2 vías, salida de relé de falla de 1 vía (TA, TB, TC)
	Frenado	Frenado regenerativo	Más del 75%
		Frenado CC	Seleccionable durante el inicio y la parada respectivamente, frecuencia de funcionamiento 0 ~ 50,00 Hz, tiempo de funcionamiento 0 ~ 20,0 s o funcionamiento continuo
Función de protección	Protección de la fuente de alimentación		Protección contra bajo voltaje, protección contra desequilibrio de energía trifásica
	Protección de operación		Protección contra sobrecorriente, protección contra sobretensión, protección contra sobrecarga del inversor, protección contra sobrecarga del inversor, protección contra sobrecarga del motor, protección contra pérdida de fase de salida, protección del variador de módulo, protección contra pérdida de fase de entrada, protección contra sobrecarga de fuente de alimentación conmutada
	anomalía del equipo		Anomalía de detección de corriente, anomalía de la memoria EEPROM, anomalía de la unidad de control, sobrecalentamiento del motor, fallo de acoplamiento MC, fallo de temperatura
	Conexión del motor		Motor no conectado, parámetros trifásicos desequilibrados del motor, error de identificación de parámetros
Ambiente	Temperatura ambiente		-10 ℃ a +50 ℃ (sin congelación)
	Humedad ambiental		Por debajo del 90% (sin glaseado)
	Entorno circundante		En interiores (sin luz solar directa, sin gases corrosivos o inflamables, sin niebla de aceite, polvo, etc.)
	Altitud		Por debajo de 1000 m
	Nivel de protección		IP20
	Método de enfriamiento		Refrigeración por aire forzado
	Nivel de vibración		<20m/s²

LNC500 General-Purpose Inverter (Single-Tube)
