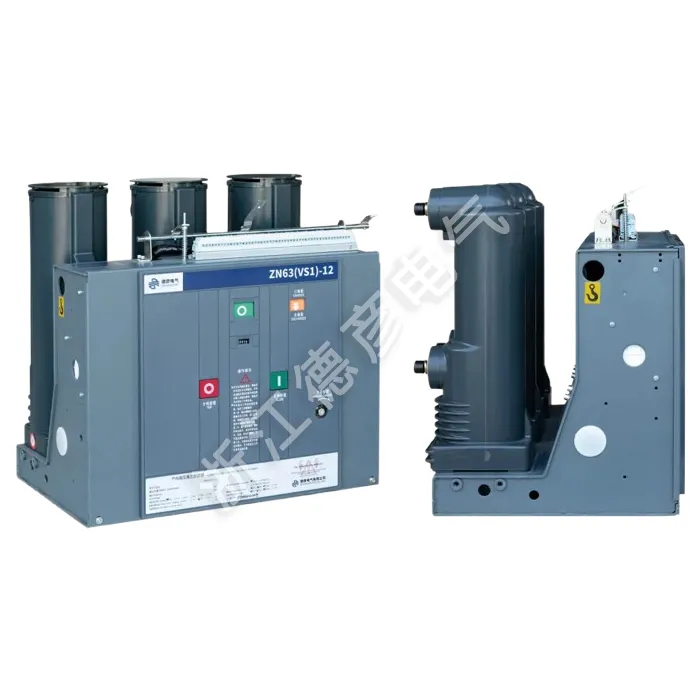

Disyuntor de vacío interior con carro de mano

Deyan Electric es un proveedor profesional con amplia experiencia en fabricación de electrodomésticos industriales, que se especializa en I+D, producción, venta y servicio de electrodomésticos industriales. Sus principales productos incluyen equipos de energía como aparamenta aislada en gas, unidades principales en anillo, subestaciones compactas y aparamenta de alto/bajo voltaje.
El disyuntor de vacío para interiores con diseño de carro de mano (extraíble) para facilitar el mantenimiento y las pruebas. Proporciona protección confiable de circuitos con su tecnología de interrupción en vacío, estructura compacta y operación flexible, lo que lo hace ideal para sistemas de distribución de energía y aplicaciones industriales.

Enviar Consulta

Descripción del Producto

El disyuntor de vacío interior con carro de mano es un interruptor interior trifásico de CA de 50 Hz con una tensión nominal de 12 kV. Es adecuado para aplicaciones de control y protección en plantas industriales, plantas de energía, subestaciones e instalaciones eléctricas, y es ideal para ubicaciones que requieren operación frecuente. Con un mecanismo operativo integrado y un cuerpo de interruptor. El disyuntor de vacío interior con carro manual puede diseñarse como una unidad de instalación fija o equiparse con un mecanismo de inserción dedicado para formar una unidad extraíble. El disyuntor de vacío interior con sección de circuito principal de carro de mano puede incorporar polos con aislamiento sólido completamente encapsulados para lograr un tamaño compacto, alta confiabilidad y operación sin mantenimiento. Es compatible con gabinetes de distribución extraíbles como KYN28-12 (GZS), mientras que la versión de montaje fijo se puede integrar en gabinetes de distribución fijos XGN.

Parámetro del producto (especificación)

Número de serie	Nombre		Unidad	Datos
1	Tensión nominal		kV	12
2	Tensión máxima de funcionamiento		kV	12
3	Corriente nominal		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Corriente nominal de ruptura de cortocircuito (Corriente nominal de estabilidad térmica - RMS)		KA	20/25	31.5		40
5	Corriente nominal de cierre de cortocircuito (pico)		KA	50/63	80		100
6	Corriente nominal máxima soportada (corriente nominal de estabilidad dinámica - pico)		KA	50/63	80		100
7	Corriente soportada de cortocircuito nominal 4S		KA	20/25	31.5		20/25
8	Nivel de aislamiento nominal	Soportación de voltaje de trabajo (antes y después de la ruptura nominal)/1 min Soportación de voltaje de frecuencia eléctrica	kV	Terreno 42 (descanso 48)
		Tensión soportada (antes y después de la rotura nominal)/tensión nominal máxima soportada por impulso de rayo		Terreno 75 (descanso 85)
9	Tiempo nominal de estabilidad térmica		S	4
10	Secuencia operativa nominal			Separado -0.3S - Combinado -180S - Combinado
11	Vida mecánica		Segundo	20000
12	Cortocircuito nominal de ruptura Número actual de rupturas		Segundo	50
13	Mecanismo de operación Voltaje de cierre nominal (CC)		v	CA, CC 110.220
14	Mecanismo operativo Voltaje de apertura nominal (CC)		v	CA, CC 110.220
15	Brecha de contacto		milímetros	11±1
16	Sobrecarrera (longitud de compresión del resorte de contacto)		milímetros	3,5±0,5
17	Tiempo de rebote de apertura y cierre trifásico		EM	≤2
18	Tiempo de rebote de contacto durante el cierre		EM	≤2
19	Velocidad media de disparo		EM	0,9 ~ 1,2
	Velocidad media de cierre		EM	0,5-~0,8
20	Horario de apertura	A la tensión máxima de funcionamiento	S	≤0,05
21		A tensión mínima de funcionamiento		≤0,08
22	hora de cierre		S	0.1
23	Resistencia de cada fase del circuito principal.		µΩ	630≤50		1250 ≤ 45
24	Espesor de desgaste acumulativo permitido para contactos móviles y estacionarios		milímetros	3

Característica y aplicación del producto

Diseño de carro de mano (dibujable)

Interrupción de vacío avanzada

Seguridad mejorada con enclavamientos

Mecanismo de operación de resorte

Aplicación versátil

Rango de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío
