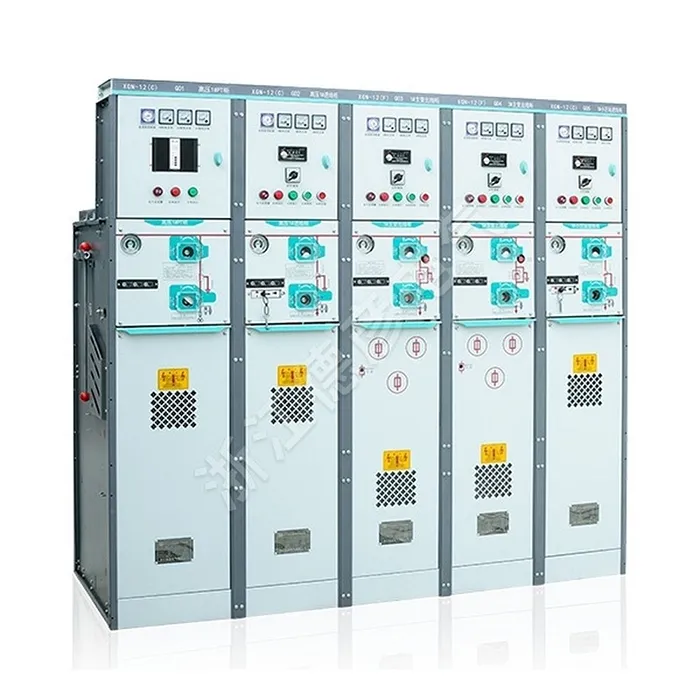

Unidad principal de anillo con aislamiento de gas y encerrada en metal

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados. La unidad principal de anillo con aislamiento de gas y envolvente metálica es una aparamenta compacta, de tipo fijo y envolvente metálica que utiliza gas SF6 para un aislamiento y extinción de arco superiores. La unidad principal de anillo con aislamiento de gas y encerrado mentalmente está diseñada para una distribución de energía confiable en redes secundarias de 10-12 kV. Su diseño sellado y libre de mantenimiento garantiza seguridad y estabilidad, lo que lo hace ideal para redes urbanas, polígonos industriales y otras aplicaciones que requieren espacio y requieren alto rendimiento y resistencia ambiental.

Enviar Consulta

Descripción del Producto

La unidad principal de anillo con aislamiento de gas en gabinete metálico es una aparamenta en gabinete metálico con aislamiento de gas SF6 y una barra colectora común. La unidad principal de anillo con aislamiento de gas y encerrado mentalmente se puede configurar con módulos que incluyen unidades de interruptor de carga, unidades combinadas de interruptor de carga y fusible, unidades de disyuntor de vacío y unidades de alimentación de barra colectora. Al emplear una serie de tecnologías y materiales avanzados, ofrece un rendimiento eléctrico y mecánico excepcional con un impacto ambiental y climático mínimo. De tamaño compacto. La unidad principal de anillo con aislamiento de gas y encerrado mentalmente ofrece una instalación sencilla, un funcionamiento cómodo, un funcionamiento sin mantenimiento y opciones de configuración flexibles. Su diseño claro e intuitivo garantiza un funcionamiento sencillo y directo. Con una alta capacidad de cableado del alimentador, se adapta a varios sistemas de cableado.

Parámetro del producto (especificación)

Proyecto		Módulo C	Módulo F	Módulo V		Módulo CB
		interruptor de carga	Equipo eléctrico combinado	Interruptor de vacío	Interruptor de aislamiento/puesta a tierra	Disyuntor de vacío	Interruptor de aislamiento/puesta a tierra
Tensión nominal	kV	12	12	12	12	12	12
Frecuencia nominal	Hz	50	50	50	50	50	50
Tensión soportada de frecuencia eléctrica (fase a fase/fase a tierra)	kV	42/48	42/48	42/48	42/48	42/48	42/48
Tensión soportada al impulso del rayo	kV	75/85	75/85	75/85	75/85	75/85	75/85
Corriente nominal	A	630	registro	630		1250/630
Corriente de ruptura nominal en circuito cerrado	A	630
Corriente nominal de carga y corte del cable	A	135/135
Corriente nominal de cierre de cortocircuito (pico)		50	80
Corriente nominal máxima soportada	ka	50
Corriente nominal de resistencia de corta duración	ka/3s	20
Corriente de ruptura nominal de cortocircuito	ka		31..5	20
Corriente de transferencia nominal	A		1750
Clasificación de corriente máxima para fusible	A		125
Resistencia de bucle	Ω	≤300	≤600
Vida mecánica	segundo	5000	3000	5000	2000	5000	5000

Característica y aplicación del producto

Aislamiento de gas avanzado

Gabinete completamente sellado

Compacto y que ahorra espacio

Seguridad mejorada

Vida útil extendida y confiabilidad

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío
