Dispositivo de distribución de la unidad principal de anillo

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados. La aparamenta Ring Main Unit es una unidad de distribución secundaria compacta y sellada para redes de media tensión. Garantiza un suministro de energía confiable al permitir una conmutación de carga eficiente y un aislamiento de fallas en una configuración de "anillo", minimizando las interrupciones. Sus características clave incluyen diseño modular, aislamiento al vacío o SF6 y seguridad mejorada para aplicaciones urbanas e industriales.

Enviar Consulta

Descripción del Producto

La introducción del producto de aparamenta de unidad principal Ring ofrece 10 opciones de configuración estándar, que cumplen con los requisitos de aplicación de la mayoría de las redes de distribución de 36 a 40,5 kV. Como tablero compacto, el XGN-40.5 permite prácticamente cualquier combinación de unidades funcionales seleccionadas.

La aparamenta de unidad principal en anillo cuenta con interfaces e interfaces de usuario, lo que ofrece una solución de conmutación completa para redes de distribución secundaria de 36 a 40,5 kV.

Su cámara de gas de acero inoxidable está llena de gas SF6, sellando completamente todas las piezas vivas e interruptores del ambiente externo. Este sistema completamente sellado protege los interruptores internos y todas las piezas activas de cambios ambientales externos, lo que garantiza una alta confiabilidad, seguridad del personal y un funcionamiento prácticamente libre de mantenimiento.

Parámetro del producto (especificación)

● Parámetros técnicos principales de la aparamenta en vacío

Nombre	Unidad	valor numérico
Tensión nominal	kV	40.5
Corriente nominal	A	1250 1600 2000
Frecuencia nominal	Hz	50
Corriente nominal de resistencia de corta duración	KA	20 25 31,5
Corriente nominal máxima soportada	KA	50 63 80
Voltaje soportado de frecuencia de potencia nominal	kV	95/1min
Tensión nominal soportada por impulso de relámpago	kV	185
Duración nominal del cortocircuito	S	4
Clasificación de protección		IP3X

● Parámetros técnicos clave del disyuntor de vacío

Nombre	Unidad	valor numérico
Tensión nominal	kV	40.5
Frecuencia nominal	HZ	50
Voltaje soportado de frecuencia de potencia nominal	kV	95/1min
Tensión nominal soportada por impulso de relámpago	kV	185
Corriente nominal	A	1250 1600 2000
Corriente nominal de resistencia de corta duración	KA	20 25 31,5
Corriente de ruptura nominal de corta duración	KA	20 25 31,5
Corriente nominal máxima soportada	KA	50 63 80
Duración nominal del cortocircuito	EM	4
Horario de apertura	EM	30≤t≤60
hora de cierre	s	50≤t≤100
Ciclos de corriente nominal de ruptura de cortocircuito	Segundo	20
Vida mecánica	Segundo	10000
Clasificación de protección		IP43

Característica y aplicación del producto

Máxima seguridad y protección del personal

Fiabilidad y resistencia medioambiental inigualables

Diseño compacto y que ahorra espacio

Flexibilidad operativa y preparación para el futuro

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ D- Unidad de conexión directa por cable

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío

Detalles de producción

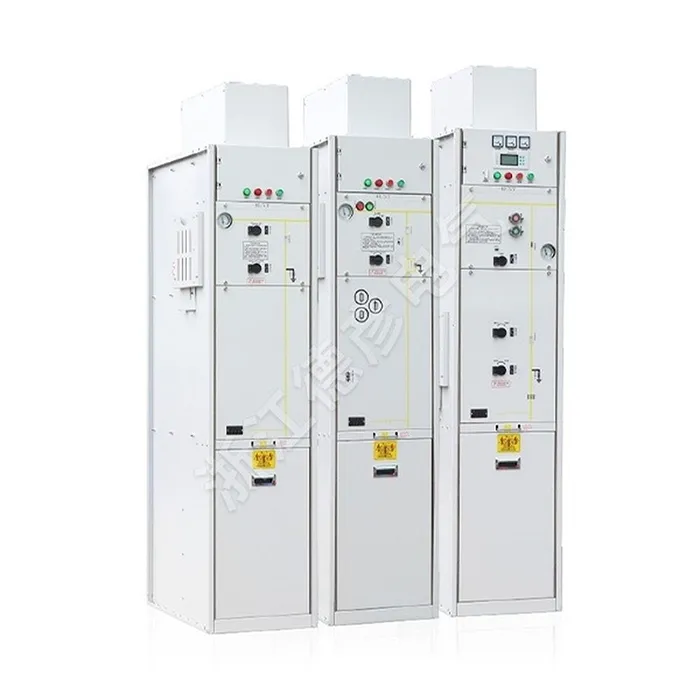

Ring Main Unit Switchgear
