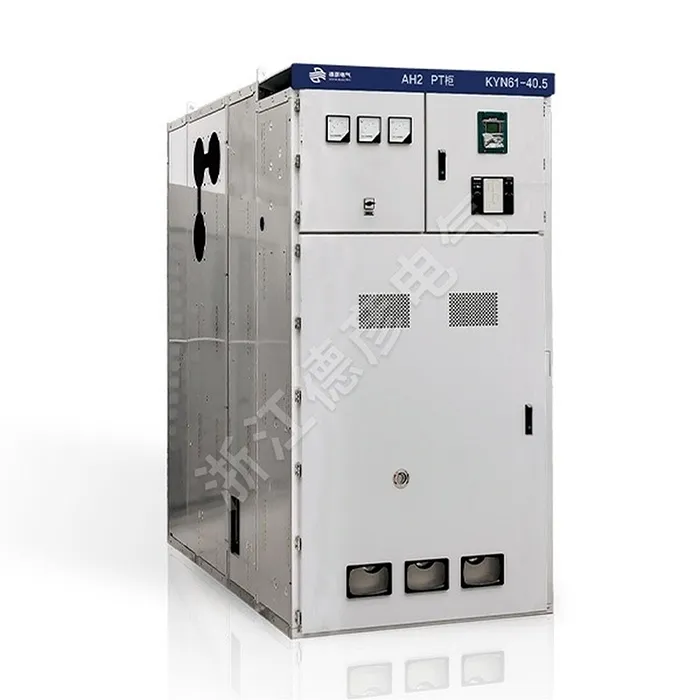

Tablero de distribución extraíble revestido de metal de CA

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados. Este tablero de distribución extraíble revestido de metal de CA garantiza la máxima seguridad y confiabilidad para la distribución de energía de media tensión. Su diseño modular y extraíble permite un fácil mantenimiento y prueba de disyuntores sin desenergizar todo el sistema. Ideal para aplicaciones industriales y de servicios públicos exigentes, proporciona protección superior al personal y continuidad operativa.

Enviar Consulta

Descripción del Producto

El tablero de distribución extraíble revestido de metal de CA (en lo sucesivo, tablero de distribución) es una unidad de distribución completa interior trifásica de CA de 50 Hz y tensión nominal de 40,5 kV. Está diseñado para recibir y distribuir energía eléctrica en plantas de energía, subestaciones y empresas industriales y mineras. El tablero de distribución extraíble revestido de metal de CA realiza funciones tales como control, protección y monitoreo de circuitos, y también es adecuado para ubicaciones que requieren operación frecuente. El tablero de distribución extraíble revestido de metal de CA cumple con estándares que incluyen GB/T11022-1999, GB3906-1991 y DL404-1997.

Parámetro del producto (especificación)

Nombre	Unidad	valor numérico
Tensión nominal	kV	40.5
Corriente nominal	A	1250 1600 2000
Frecuencia nominal	Hz	50
Corriente nominal de resistencia de corta duración	KA	20 25 31,5
Corriente nominal máxima soportada	KA	50 63 80
Voltaje soportado de frecuencia de potencia nominal	kV	95/1min
Tensión nominal soportada por impulso de relámpago	kV	185
Duración nominal del cortocircuito	S	4
Clasificación de protección		IP3X

Parámetros técnicos clave del disyuntor de vacío

Nombre	Unidad	valor numérico
Tensión nominal	kV	40.5
Frecuencia nominal	HZ	50
Voltaje soportado de frecuencia de potencia nominal	kV	95/1min
Tensión nominal soportada por impulso de relámpago	kV	185
Corriente nominal	A	1250 1600 2000
Corriente nominal de resistencia de corta duración	KA	20 25 31,5
Corriente de ruptura nominal de corta duración	KA	20 25 31,5
Corriente nominal máxima soportada	KA	50 63 80
Duración nominal del cortocircuito	EM	4
Horario de apertura	EM	30≤t≤60
hora de cierre	s	50≤t≤100
Ciclos de corriente nominal de ruptura de cortocircuito	Segundo	20
Vida mecánica	Segundo	10000
Clasificación de protección		IP43

Característica y aplicación del producto

Protección blindada completa

Componentes extraíbles

Diseño compartimentado

Interbloqueos de seguridad mejorados

Alta confiabilidad y flexibilidad

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío

AC Metal-Clad Withdrawable Switchgear
