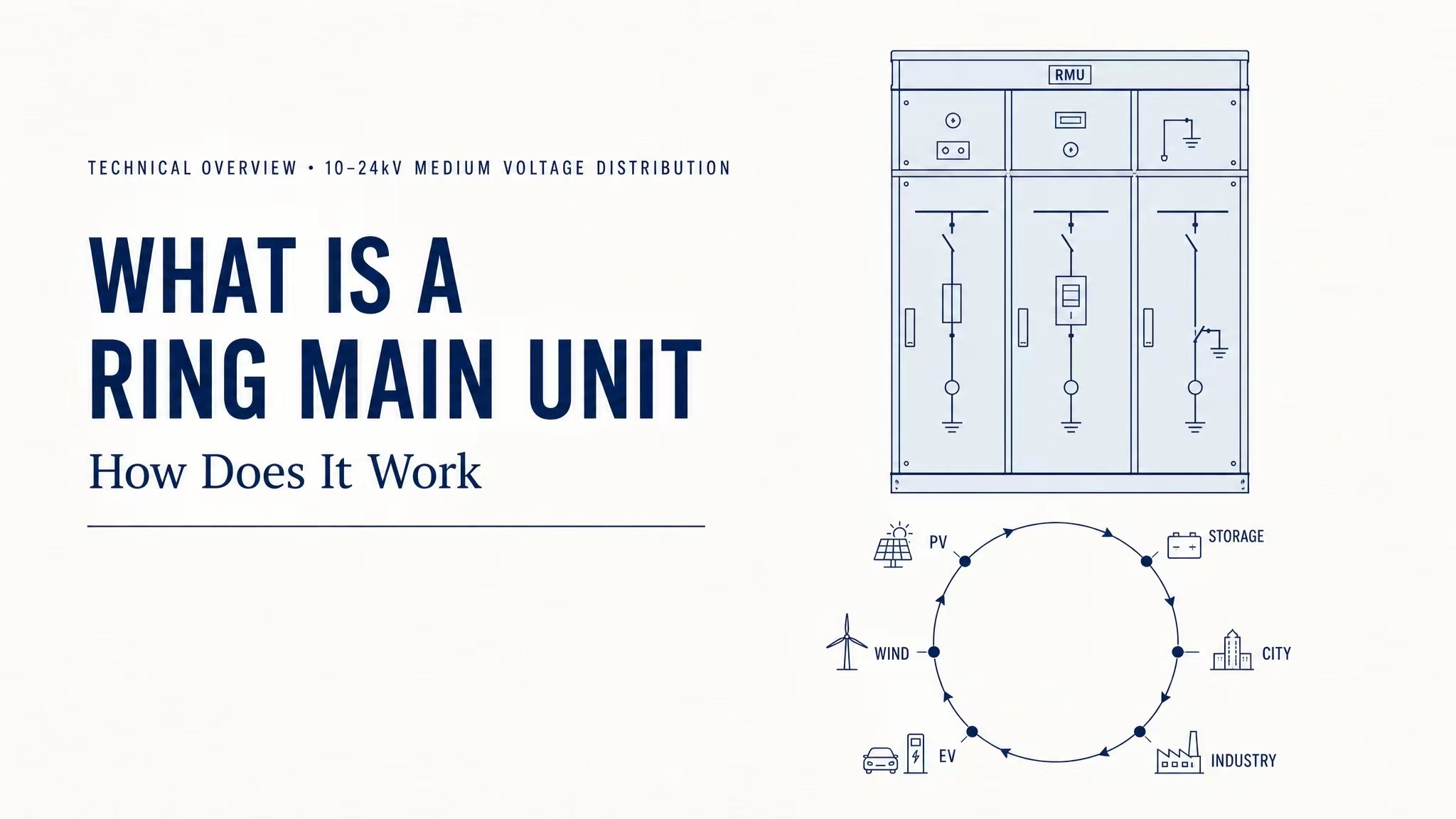

¿Qué es una unidad principal de Ring y cómo funciona?

En la renovación de tuberías de cables urbanos, el apoyo a la distribución de energía para nuevas energías y proyectos de suministro de energía para comunidades residenciales y parques industriales,Unidades principales de anillo(RMU) sirven como aparamenta principal en redes de distribución en anillo de media tensión de 10 a 24 kV. Gracias a su estructura de gabinete compacta, conjuntos de interruptores de carga confiables y modo de suministro de energía de anillo flexible, las RMU se han convertido en equipos convencionales para distribución de energía en exteriores, combinación de subestaciones tipo caja y distribución de energía por tuberías subterráneas. Este documento proporciona una introducción detallada que cubre los principios básicos de funcionamiento del equipo, cinco ventajas principales, sitios aplicables, inspección y mantenimiento de rutina, así como la tendencia técnica de las nuevas RMU ecológicas con aislamiento de gas en la industria, atendiendo a palabras clave de búsqueda comunes en el sector eléctrico.

I. Principio básico de funcionamiento

La fuente de alimentación en anillo se refiere a la formación de un circuito de suministro de energía en anillo cerrado conectando múltiples cables de alto voltaje de un extremo a otro. Equipadas con componentes internos que incluyen interruptores de carga, seccionadores de puesta a tierra y fusibles, las RMU controlan la conexión y desconexión de líneas de cable dentro del bucle.

Cuando se produce un cortocircuito o daño en el cable en una sección de la red en anillo, la RMU puede desconectar rápidamente el segmento defectuoso. Los circuitos de sonido aún pueden transmitir energía bidireccionalmente, evitando cortes de energía en toda el área y mejorando en gran medida la estabilidad del suministro de energía de las redes de distribución urbana. Esta es su función principal que los distingue de los gabinetes de distribución de alto voltaje comunes.

II. Cinco características principales del producto

1. Diseño de gabinete compacto para ahorrar espacio de instalación
Con una estructura modular integrada, su volumen total es mucho más pequeño que el de los gabinetes de distribución de alto voltaje convencionales. Puede instalarse directamente en cinturones verdes de carreteras, pozos de cables y salas de distribución de energía subterráneas estrechas, lo que lo hace ideal para puntos de distribución de energía al aire libre con poco espacio en las ciudades.

2. Múltiples medios aislantes opcionales con excelente rendimiento de seguridad
El mercado ofrece varios tipos, incluidos productos con aislamiento de gas SF6, aire seco, aislamiento de gas ecológico, aislamiento sólido y productos con aislamiento de aire. La estructura del gabinete completamente sellada es resistente al agua y al polvo con un grado de protección IP67, resistiendo la erosión de la lluvia, la arena, la humedad y la niebla salina costera para un funcionamiento en exteriores las 24 horas.

3. Fuente de alimentación en anillo con aislamiento rápido de fallas
Admite conmutación de anillo de doble potencia. Una vez que ocurre una falla en una sola rama, la unidad bloquea y aísla la falla instantáneamente sin interrumpir el suministro de energía a otros usuarios, lo que la hace indispensable para la mejora y renovación de la red eléctrica en áreas urbanas antiguas.

4. Estructura simple con rendimiento sin mantenimiento a largo plazo
Los componentes internos de las RMU aisladas por gas no se oxidan con el aire ambiente, lo que reduce la carga de trabajo de inspección diaria. Los interruptores de carga mecánicos cuentan con una alta durabilidad y pueden soportar operaciones de conmutación frecuentes.

5. Soporte para actualización inteligente mediante integración primaria-secundaria
Las nuevas RMU inteligentes están equipadas con terminales de sensores para monitorear de forma remota la temperatura, la presión del gas y las señales de falla de línea. Compatibles con sistemas back-end de redes inteligentes, permiten el funcionamiento sin supervisión y alarmas automáticas de fallas, alineándose con la tendencia de transformación inteligente de la distribución de energía.

III. Principales escenarios de aplicación

● Renovación del cableado subterráneo en antiguos barrios urbanos.y redes en anillo de distribución de energía exterior a lo largo de carreteras municipales

● Unidades de distribución de energía de alto voltaje para barrios residenciales y complejos comerciales.y aparcamientos subterráneos

● Armarios de distribución de entrada y salidadentro de subestaciones tipo caja

● Distribución de energía conectada a la red de 10 kVpara centrales fotovoltaicas y proyectos de almacenamiento distribuido de energía

● Soporte de sistemas de suministro de energía para parques industriales, zonas industriales, minas.e infraestructura de autopistas

● Puntos de suministro de energía en anillo exterior en calles costeras, pueblos y zonas rurales;Los gabinetes anticorrosión se adaptan a entornos operativos hostiles.

IV. Métodos de mantenimiento diario estándar

1. Inspeccione periódicamente el exterior del gabinete.para abolladuras, corrosión o tiras de sellado envejecidas/dañadas en puertas de gabinetes; repare la pintura desconchada para evitar la oxidación y la entrada de agua.

2. Verifique periódicamente la presión de la cámara de gas.de modelos con aislamiento de gas y abordar rápidamente las alarmas de fuga de baja presión.

3. Pruebe repetidamente el rendimiento de conmutación suavede interruptores de carga y seccionadores de puesta a tierra, y limpie el polvo y los residuos acumulados dentro del gabinete.

4. Verifique la temperatura de las uniones de los cables.para eliminar peligros ocultos, como terminales de cableado sueltos y sobrecalentados.

5. Realice pruebas periódicas de tensión soportada de aislamiento.y verificar el funcionamiento normal de los terminales de monitoreo inteligentes y los indicadores de fallas.

V. Tendencia de desarrollo de la industria

Impulsadas por la política de doble carbono, las RMU ecológicas con aislamiento de aire seco están ganando gran popularidad. Reemplazan el tradicional hexafluoruro de azufre, gas de efecto invernadero, con aire limpio como medio aislante para un desempeño ambiental superior. Mientras tanto, la integración primaria-secundaria, la miniaturización y la inteligencia se han convertido en direcciones principales de la industria, y las RMU continúan brindando un apoyo confiable para la construcción de redes de distribución urbana inteligente.
