Tablero de distribución principal de anillo cerrado de metal de CA

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados. El interruptor principal de anillo cerrado de metal de CA es una solución compacta y confiable para la distribución de energía secundaria en redes de 10-12 kV. Su robusto diseño revestido de metal garantiza seguridad y durabilidad, ideal para sistemas principales en anillo en redes urbanas, plantas industriales y complejos comerciales. Esta unidad proporciona conmutación de carga eficiente, aislamiento de fallas confiable y requiere un mantenimiento mínimo, lo que garantiza un suministro de energía continuo y una seguridad operativa mejorada.

Enviar Consulta

Descripción del Producto

El tablero de distribución principal de anillo con envolvente metálico de CA es una solución de tablero compacto y confiable diseñada para redes de distribución de 12 kV y 50 Hz. El tablero de distribución principal de anillo con envolvente metálico de CA cumple con los estándares IEC 62271-200 y GB 3906 y se puede configurar con componentes clave de ABB o interruptores domésticos de alto rendimiento (SFL-12/24). Con un gabinete remachado con precisión con protección IP3X y enclavamientos mecánicos robustos, garantiza un funcionamiento seguro y evita un mal funcionamiento. La unidad es liviana, de fácil mantenimiento y adecuada para aplicaciones de red tanto urbanas como rurales.

Parámetro del producto (especificación)

Número	Nombre	Unidad	Parámetros
1	Tensión nominal	kV	12
2	Frecuencia nominal	HZ	50
3	Corriente nominal de la barra colectora principal/corriente nominal máxima del fusible	A	630,125
4	Corriente nominal soportada de corta duración del circuito principal y del circuito de puesta a tierra	ka/s	20,3
5	Corriente nominal máxima soportada del circuito principal y del circuito de puesta a tierra	KA	50
6	Corriente nominal de cierre de cortocircuito del circuito principal y del circuito de puesta a tierra	ka	50
7	Ciclos de ruptura de capacidad total para interruptores de carga	Segundo	100
8	Corriente de ruptura del fusible	ka	31,5,40
9	Corriente de ruptura nominal en circuito cerrado	A	630
10	Corriente de transferencia nominal	A	630
11	Vida mecánica	segundo	2000
12	1 min Tensión soportada de frecuencia eléctrica (pico) relativa a la interrupción de tierra/aislamiento	kV	42,48
13	Tensión soportada por impulso de rayo (pico) fase a fase, fase a tierra/interrupción de aislamiento	kV	75,85
14	Voltaje soportado de frecuencia eléctrica de 1 minuto del circuito secundario	kV	2
15	Clasificación de protección		IP3X

Característica y aplicación del producto

Diseño robusto con carcasa metálica

Compacto y que ahorra espacio

Conmutación de carga confiable y aislamiento de fallas

Operación y mantenimiento simples

Amplia compatibilidad de aplicaciones

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío

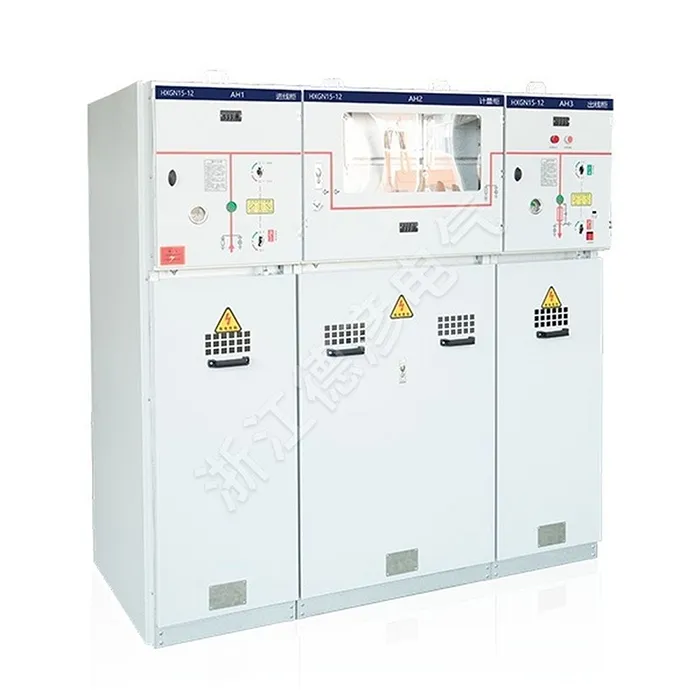

AC Metal-Enclosed Ring Main Switchgear
