Cómo el tablero de distribución KYN28-12 recibe, distribuye, controla, protege y monitorea la energía

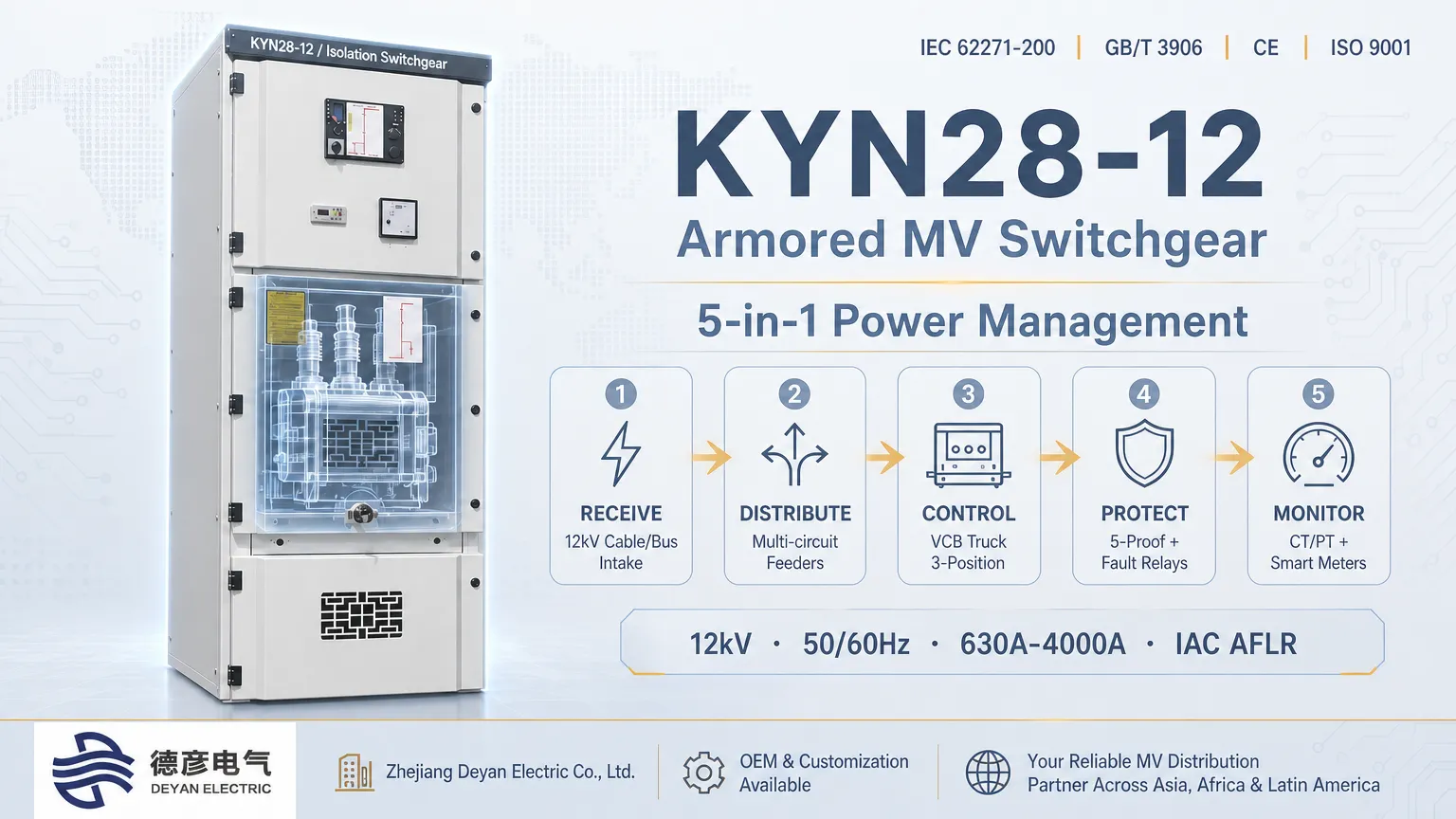

El tablero de distribución con gabinete metálico de CA extraíble y revestido de metal (gabinete de media tensión) KYN28‑12 es un equipo básico completo para distribución de energía en interiores de 12 kV. Fabricado de conformidad con IEC 62271‑200 y GB/T 3906, se aplica ampliamente en subestaciones, proyectos de minería industrial, plantas de energía fotovoltaica, renovación de redes eléctricas urbanas e infraestructura en el extranjero. Entonces, ¿cómo acepta, distribuye energía eléctrica y logra el control, protección y monitoreo de circuitos el tablero de distribución KYN28-12?

Este tablero recibe energía de alto voltaje a través de unidades de alimentación entrante, distribuye energía a través de sistemas de barras colectoras, controla circuitos mediante camiones con interruptores en vacío, implementa protección contra fallas con relés basados ​​en microprocesadores y realiza monitoreo operativo utilizando CT, PT e instrumentos secundarios. Al integrar estas cinco funciones clave, sirve como un centro crítico para los sistemas de distribución de energía de 10-12 kV.Zhejiang Deyan Electric Co., Ltd.Está situado en Leqing, Wenzhou, Zhejiang. Se especializa en I+D, producción y exportación de equipos de distribución completos de alta y baja tensión. Puede proporcionar soluciones integrales de aparamenta KYN28-12 estandarizadas y personalizadas, con productos adecuados para las condiciones del proyecto en múltiples países de ultramar en Asia, África, América Latina, Medio Oriente y otras regiones.

1. Recepción de energía: Entrada para suministro de alto voltaje

La recepción de energía se completa principalmente mediante el gabinete de alimentación entrante. La energía de alto voltaje de 12 kV procedente de subestaciones o transformadores aguas arriba se alimenta al compartimento de cables del armario de alimentación de entrada a través de cables o conductos colectores y luego se conecta a las barras colectoras principales dentro del compartimento de barras colectoras.

Al adoptar una estructura compartimentada con particiones metálicas, el compartimiento de la barra colectora, el compartimiento del disyuntor, el compartimiento de cables y el compartimiento del instrumento secundario están separados por barreras metálicas. Esto mitiga los riesgos de fallas de arco y garantiza una entrada de energía de alto voltaje segura y estable. Las celdas KYN28‑12 fabricadas por Zhejiang Deyan Electric son compatibles con redes eléctricas de 50 Hz/60 Hz y admiten varias especificaciones de corriente nominal. La personalización para entornos de gran altitud, alta temperatura y polvorientos está disponible para adaptarse a las condiciones operativas de la red en el sudeste asiático, África, América Latina y otros países de ultramar.

2. Distribución de energía: entrega de energía a múltiples circuitos de carga

Una vez que la energía llega a las barras colectoras principales, la distribución de energía se realiza a través de gabinetes de alimentación de salida, gabinetes de acopladores de barras y gabinetes de medición PT. Las barras colectoras principales desvían energía eléctrica a circuitos de salida individuales para cargas posteriores, como transformadores de distribución, motores de alto voltaje, dispositivos fotovoltaicos conectados a la red y equipos de minería.

Se admiten configuraciones de barra colectora única y de barra colectora única seccionalizada. Se pueden agregar gabinetes de alimentación de salida adicionales para ampliar la capacidad de parques industriales, minas y centrales eléctricas de nueva energía, lo que permite una asignación racional de energía y una mayor confiabilidad del suministro de energía. Zhejiang Deyan Electric puede completar el diseño, el montaje y las pruebas de fábrica de alcance completo de la solución de gabinete completo de acuerdo con los diagramas unifilares de los clientes, a fin de reducir la presión de la puesta en servicio in situ para proyectos en el extranjero.

3. Control de circuito: conmutación de circuito mediante camión disyuntor

El camión interruptor de circuito en vacío es el componente de control principal del KYN28‑12. Tiene tres posiciones:

• Puesto de servicio: Circuito primario cerrado para suministro eléctrico normal;
• Posición de prueba: Circuito primario aislado mientras que los circuitos de control secundarios permanecen energizados para depuración sin alto voltaje;
• Posición eliminada: Camión totalmente extraído para aislamiento galvánico completo para facilitar el mantenimiento y reposición.

Tanto la operación manual local como el cierre/disparo eléctrico remoto están disponibles para conmutación de circuitos y transferencia de carga. Un sistema de bloqueo mecánico completo de "cinco prevenciones" evita malas operaciones como la inserción/retirada del camión bajo carga o la apertura de puertas en compartimentos activos, eliminando los riesgos de seguridad causados ​​por errores del operador. Deyan Electric lleva a cabo una verificación completa de los enclavamientos mecánicos antes de la entrega en fábrica para garantizar un funcionamiento seguro y confiable en el sitio.

4. Protección de circuitos: mitigación de fallas multinivel para aislamiento de circuitos de fallas

Los enclavamientos mecánicos y los sistemas de control inteligentes se coordinan con los disyuntores de vacío para manejar fallas de distribución comunes, incluidos cortocircuitos, sobrecargas, fallas a tierra y voltaje anormal:

• Protección instantánea contra cortocircuitos: Se dispara en milisegundos al ocurrir un cortocircuito para aislar los circuitos defectuosos y limitar la propagación de fallas;
• Protección contra sobrecarga: Disparo retardado en caso de sobrecarga sostenida para evitar daños por sobrecalentamiento a cables y equipos;
• Protección de falla a tierra: Detecta faltas a tierra monofásicas y activa disparos o alarmas contra riesgos de fugas;
• Protección contra sobretensión/subtensión: Supervisa el voltaje de la barra colectora a través de PT y corta la energía cuando el voltaje excede los umbrales, adecuado para redes extranjeras con fluctuaciones severas de voltaje.

El diseño compartimentado revestido de metal confina los arcos internos dentro de un solo compartimiento, evitando que las fallas de un solo punto se propaguen a toda la barra colectora y manteniendo el suministro de energía para circuitos en buen estado. Los relés de protección nacionales e internacionales convencionales se pueden configurar para satisfacer las especificaciones técnicas de diferentes países.

5. Monitoreo de circuitos: adquisición de datos en tiempo real para operación y mantenimiento inteligentes

El monitoreo de circuitos se implementa de manera cooperativa mediante transformadores de corriente (CT), transformadores de voltaje (PT), medidores inteligentes, indicadores de línea viva y unidades de protección. Los CT recogen la corriente del circuito mientras que los PT adquieren el voltaje de la barra colectora. Los datos operativos se transmiten a instrumentos secundarios y dispositivos de protección. Los operadores pueden leer parámetros en tiempo real, incluido el voltaje, la corriente, la potencia y el estado del disyuntor; el sistema registra eventos de falla y emite señales de alarma. Los indicadores de línea viva brindan advertencias visuales claras de compartimientos energizados de alto voltaje. Ciertas configuraciones admiten conexión SCADA para acceso remoto a datos y monitoreo de estado, lo que reduce la carga de trabajo de operación y mantenimiento en sitio para proyectos en el extranjero. Deyan Electric puede suministrar diagramas esquemáticos secundarios completos y dibujos de cableado como documentos de respaldo para facilitar la coordinación de la construcción para los ingenieros EPC extranjeros.

6. Ventajas para los proyectos de comercio exterior

• Adaptabilidad ambiental: Rango de temperatura de funcionamiento estándar: -15 ℃ ~ +40 ℃; Diseños personalizados reducidos para entornos de gran altitud, alta temperatura, húmedos y polvorientos.
• Cumplimiento y certificación: Fabricado según las normas internacionales IEC 62271. CE, ISO 9001 y otros certificados están disponibles para la aceptación del proyecto y el despacho de aduanas.
• Construcción modular: Gabinete ensamblado a partir de láminas de acero de aluminio galvanizado procesadas por CNC. Instalación sencilla; Los camiones modulares facilitan el reemplazo de repuestos y reducen los costos de mantenimiento.
• Servicio integral: El alcance cubre el diseño de soluciones, la fabricación, las pruebas de fábrica, el embalaje apto para el transporte marítimo y la entrega de documentos técnicos. Se admite la personalización OEM/ODM. La clase de protección, la configuración del circuito y la frecuencia de 50 Hz/60 Hz se pueden adaptar según sea necesario.

Resumen

La aparamenta KYN28‑12 recibe energía eléctrica a través de unidades de alimentación entrante y distribuye energía a través de sistemas de barras colectoras. Los camiones interruptores en vacío realizan el control del circuito; los relés de protección basados ​​en microprocesador realizan protección contra fallas; Los CT, PT y los componentes inteligentes secundarios permiten el monitoreo de circuitos. La coordinación de estas cinco funciones garantiza el funcionamiento seguro y confiable de los sistemas de distribución de energía de 12 kV. Como fabricante de equipos originales,Zhejiang Deyan Electric Co., Ltd.puede proporcionar a los contratistas de ingeniería y EPC en el extranjero servicios completos personalizados y de suministro para tableros de distribución KYN28-12, sirviendo como un socio confiable para proyectos de distribución de media tensión en el extranjero.
