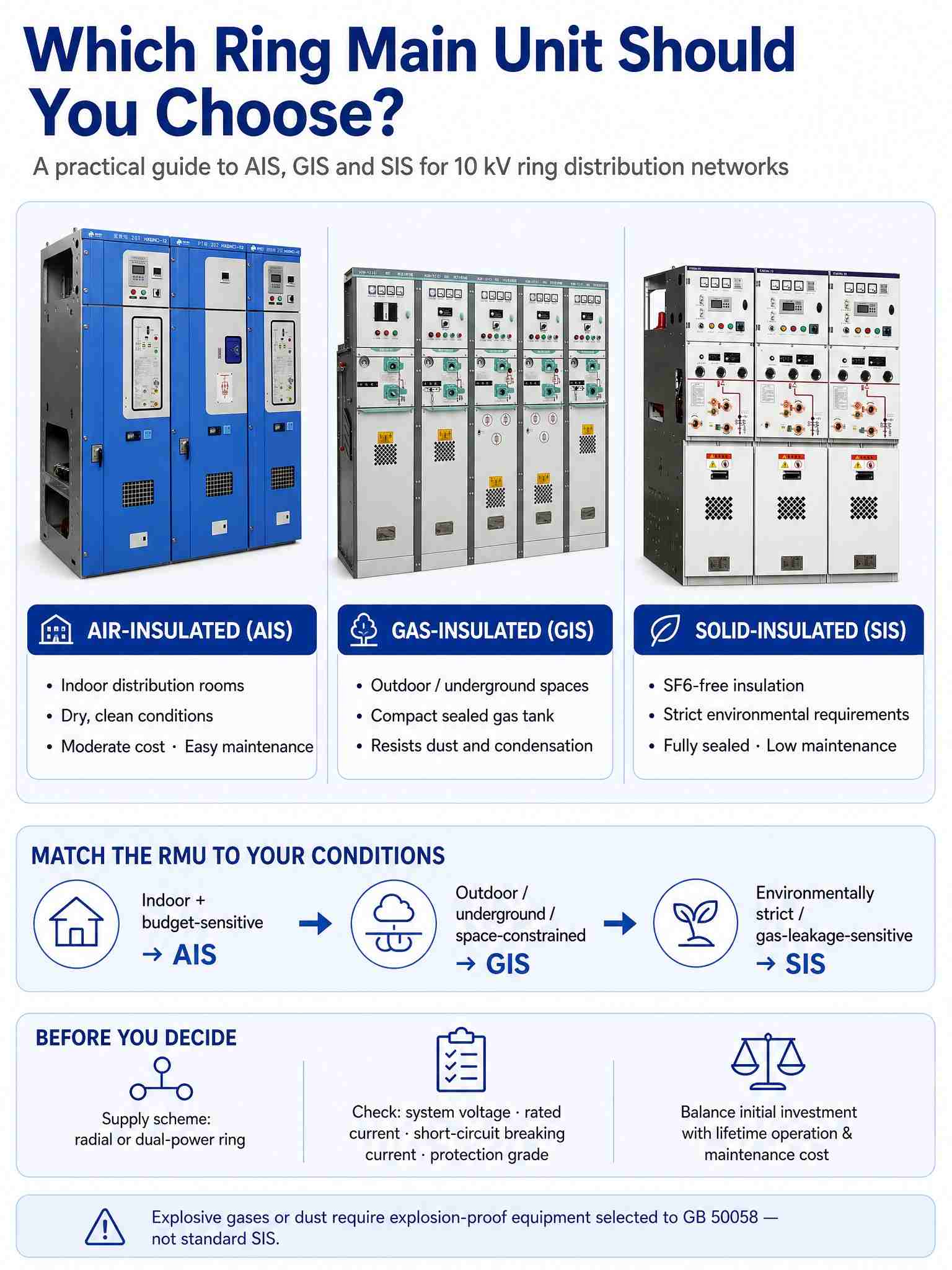

¿Qué unidad principal de anillo debería elegir?

Una unidad principal en anillo (RMU) es el dispositivo de conmutación central de las redes de distribución en anillo de \(10\mathrm{kV}\), pero elegir la correcta no es nada sencillo. La respuesta depende menos del producto en sí que de su entorno operativo, esquema de suministro de energía y necesidades funcionales. Este artículo explica la decisión de selección por forma de aislamiento, escenario de aplicación y parámetros eléctricos, para que pueda combinar la RMU adecuada para su proyecto.

Comience con la forma del aislamiento: determina la huella, la adaptabilidad ambiental y la carga de mantenimiento.

• Las RMU con aislamiento de aire (AIS) son adecuadas para salas de distribución interiores con condiciones secas, limpias y en buen estado. Ofrecen un costo moderado, una estructura intuitiva y un mantenimiento fácil, pero los gabinetes son más grandes y sensibles a la humedad y al polvo.
• Las RMU (GIS) con aislamiento de gas son adecuadas para estaciones de conmutación exteriores, galerías de tuberías subterráneas, espacios de distribución estrechos y proyectos fotovoltaicos. Su tanque de gasolina sellado ofrece un tamaño compacto, un tamaño reducido y una fuerte resistencia al polvo y la condensación, a un costo mayor.
• Las RMU con aislamiento sólido (SIS) se adaptan a proyectos con estrictos requisitos ambientales (libres de SF6, sin fugas de gas ni riesgos de efecto invernadero), así como a escenarios sensibles a la seguridad contra incendios y fugas de gas. Los conductores primarios están integralmente encapsulados en resina epoxi sin relleno de gas, lo que ofrece un diseño completamente sellado y de bajo mantenimiento, aunque con mayores requisitos de procesamiento.

Nota: para sitios con gases o polvo explosivos, se debe utilizar equipo eléctrico a prueba de explosiones seleccionado de acuerdo con GB 50058 (Código para el diseño de instalaciones eléctricas en atmósferas explosivas), en lugar de RMU estándar con aislamiento sólido.

Luego coincide con el escenario.

En términos simples: proyectos de interior y de presupuesto limitado \(\rightarrow\) AIS; sitios al aire libre, subterráneos o con espacio limitado \(\rightarrow\) SIG; Proyectos ambientalmente estrictos o sensibles a fugas de gas \(\rightarrow\) SIS (para atmósferas genuinamente explosivas, se requiere equipo a prueba de explosiones según GB 50058). Para las nuevas subestaciones tipo caja de energía y redes de distribución inteligentes, las unidades aisladas por gas con integración primaria-secundaria son cada vez más la opción principal, lo que permite el monitoreo remoto, la alarma automática de fallas y el funcionamiento sin supervisión.

Verificar el esquema de suministro de energía y los parámetros eléctricos.

Más allá de la forma del aislamiento, confirme si la red requiere un suministro radial simple o un suministro de anillo de alimentación dual y verifique los parámetros centrales: voltaje del sistema, corriente nominal, corriente de corte de cortocircuito y grado de protección. Estos deben coincidir con la configuración de la red y la escala de carga; de lo contrario, ni siquiera el tipo de aislamiento adecuado puede garantizar un funcionamiento seguro.

Equilibre el costo inicial con el costo de por vida.

Una selección razonable sopesa la inversión inicial con los costos de operación y mantenimiento a largo plazo. Una unidad más barata que requiere mantenimiento frecuente o que no se adapta a su entorno puede costar mucho más durante su vida útil. Haga coincidir la RMU con sus condiciones, no con la etiqueta de precio.

Zhejiang Deyan Electric Co., Ltd.es un fabricante profesional de equipos de distribución de energía, ubicado en la zona de desarrollo económico de Yueqing, Wenzhou, provincia de Zhejiang. La cartera de productos de la empresa incluye aparamenta aislada en gas, unidades principales en anillo, subestaciones tipo caja, aparamenta de alta y baja tensión y gabinetes fotovoltaicos conectados a la red, ampliamente utilizados en la renovación de redes urbanas, distribución de energía industrial y nuevas centrales eléctricas. Como una de las principales líneas de productos de la empresa, las unidades principales en anillo (incluidos los tipos con aislamiento de aire y de gas) cuentan con un diseño de esquema completo y soporte técnico, lo que ayuda a los clientes a construir redes de distribución en anillo confiables y compatibles. Deyan Electric se compromete a proporcionar soluciones energéticas eficientes y confiables para clientes de todo el mundo.
