¿Qué hace que el interruptor principal de anillo cerrado de metal de CA sea confiable para la distribución de energía moderna?

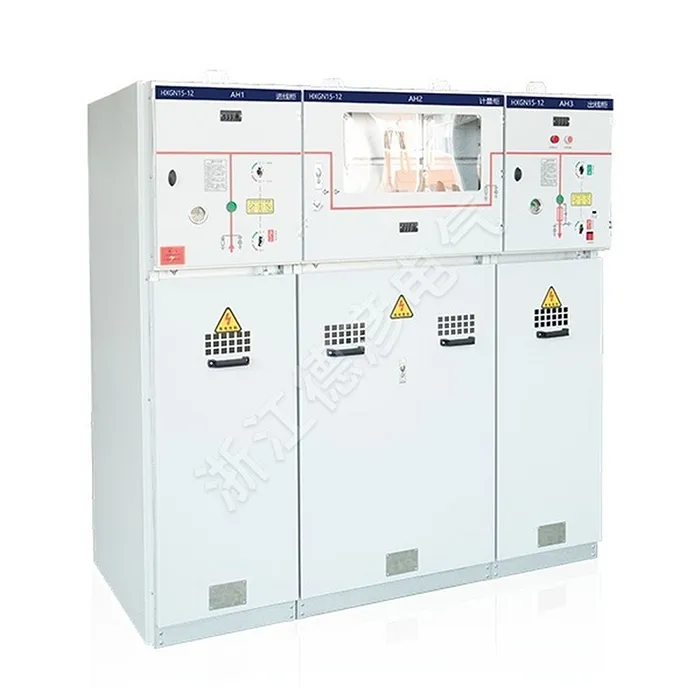

Cuadro principal de anillo con envolvente metálica de CAes una solución compacta de distribución de media tensión diseñada para mejorar la continuidad de la energía, la seguridad operativa, el aislamiento de fallas y la eficiencia de la instalación. Al combinar funciones de conmutación, protección, aislamiento y conexión a tierra dentro de una carcasa metálica, este equipo es particularmente adecuado para redes de distribución urbana, instalaciones industriales, edificios comerciales, proyectos de infraestructura y aplicaciones de energía renovable. Esta guía explica su estructura, principio de funcionamiento, parámetros técnicos clave, características de seguridad, escenarios de aplicación y consideraciones prácticas para seleccionar la configuración correcta.

Tabla de contenido

• 1. Comprensión del interruptor principal de anillo cerrado de metal de CA
• 2. ¿Por qué es importante en la distribución de media tensión?
• 3. ¿Cómo está estructurado el cuadro?
  • Componentes de conmutación y protección
  • Compartimentos para cables y conexiones
  • Cerramiento metálico y diseño de seguridad.
• 4. ¿Cómo funciona un sistema principal en anillo?
• 5. ¿Qué parámetros técnicos son más importantes?
• 6. Beneficios clave para proyectos de distribución de energía
• 7. ¿Dónde se usa comúnmente?
• 8. ¿Qué deben comprobar los compradores antes de realizar el pedido?
• 9. Consideraciones de instalación, operación y mantenimiento
• 10. Configuraciones con aislamiento de aire y de gas
• 11. Preguntas frecuentes
• 12. Conclusión

1. Comprensión del interruptor principal de anillo cerrado de metal de CA

La aparamenta principal de anillo con envolvente metálica de CA es un conjunto de distribución eléctrica de media tensión diseñado para recibir, distribuir, conmutar, aislar y proteger energía eléctrica dentro de una red de distribución en anillo o radial. Coloca los equipos de conmutación y protección relevantes dentro de una carcasa metálica conectada a tierra, creando una solución compacta y organizada para aplicaciones de media tensión.

Según IEC 62271-200, los equipos de distribución y control de CA con envolvente metálica cubren equipos con tensiones nominales superiores a 1 kV y hasta 52 kV inclusive. Las unidades principales en anillo son una forma práctica de este equipo y están ampliamente asociadas con los sistemas de distribución por cable de media tensión.

El término “anillo principal” describe la disposición de la red y no simplemente el gabinete en sí. En una red en anillo típica, la energía puede llegar a un punto de distribución desde dos direcciones. Si una sección de cable presenta una falla, la sección afectada se puede aislar mientras la red restante continúa recibiendo energía a través de la ruta alternativa.

Para los propietarios de proyectos, esta arquitectura aborda uno de los desafíos de distribución más importantes: mantener el servicio eléctrico mientras se controla el tamaño del equipo, la complejidad operativa y los riesgos de seguridad.

2. ¿Por qué es importante en la distribución de media tensión?

Las redes eléctricas modernas deben soportar cargas cada vez mayores y al mismo tiempo mantener un servicio confiable. Las plantas industriales, los complejos comerciales, los hospitales, las instalaciones de transporte, los centros de datos y las instalaciones de energía renovable no siempre pueden tolerar interrupciones prolongadas del suministro eléctrico.

Un sistema principal de anillo diseñado adecuadamente proporciona varias ventajas:

• Continuidad del suministro:Una configuración en anillo puede proporcionar una ruta de energía alternativa después de una falla aislada.
• Aislamiento de fallos:Los operadores pueden desconectar el tramo afectado sin cerrar innecesariamente toda la red de distribución.
• Instalación compacta:El equipo de conmutación integrado reduce la huella en comparación con algunas disposiciones convencionales.
• Seguridad operativa:Los gabinetes metálicos, las disposiciones de puesta a tierra, los enclavamientos y la indicación de posición ayudan a reducir los riesgos operativos.
• Configuración flexible:Se pueden diseñar diferentes combinaciones de interruptores de carga, disyuntores, fusibles, transformadores de corriente, transformadores de tensión y seccionadores de puesta a tierra según los requisitos del proyecto.

Estas características hacen que la aparamenta principal en anillo sea especialmente valiosa cuando el espacio es limitado y la continuidad del servicio eléctrico es una importante prioridad de diseño.

3. ¿Cómo está estructurado el cuadro?

Aunque las configuraciones varían según el fabricante y la clase de voltaje, un conjunto típico de aparamenta principal de anillo encapsulado en metal de CA integra varias secciones funcionales. Comprender estas secciones ayuda a los compradores a evaluar las propuestas técnicas con mayor precisión.

Componentes de conmutación y protección

La sección de conmutación puede incorporar interruptores de carga, disyuntores de vacío, combinaciones de interruptores de fusibles, seccionadores y seccionadores de puesta a tierra. La disposición adecuada depende de si el equipo está destinado principalmente a conmutación de alimentadores, protección de transformadores, interrupción de fallas o una combinación de estas funciones.

Un interruptor de carga generalmente está diseñado para conmutar la corriente de carga normal, mientras que un disyuntor proporciona una capacidad de interrupción de fallas más completa. Cuando se utilizan fusibles, la combinación interruptor-fusible puede proporcionar protección al transformador y al alimentador dentro de un rango de aplicación adecuado.

Por esta razón, los compradores nunca deben evaluar el gabinete simplemente por su corriente nominal. La filosofía de protección completa debe corresponder al transformador, alimentador, cable y sistema de protección aguas arriba/aguas abajo.

Compartimentos para cables y conexiones

El compartimento de cables sirve de interfaz entre el cuadro y la red externa de media tensión. Dependiendo del diseño, puede contener terminaciones de cables, seccionadores de puesta a tierra, transformadores de corriente, transformadores de tensión, componentes de protección contra sobretensiones u otros accesorios.

La compatibilidad correcta de los cables es esencial. El tamaño de cable requerido, el tipo de terminación, el nivel de aislamiento, el espaciado de fases y el método de instalación deben confirmarse antes de la producción del equipo.

Cerramiento metálico y diseño de seguridad.

La carcasa metálica separa los componentes energizados del entorno circundante y crea una estructura mecánica definida para el equipo interno. Una compartimentación adecuada también puede ayudar a limitar las consecuencias de las fallas internas.

Los mecanismos de enclavamiento son otra característica importante. Los enclavamientos mecánicos o eléctricos pueden ayudar a prevenir secuencias operativas inseguras, como cerrar un seccionador de tierra mientras un circuito energizado permanece conectado.

Para instalaciones de mayor riesgo, la clasificación del arco interno y los dispositivos de alivio de presión deben considerarse como parte del diseño general de seguridad. Algunos sistemas RMU disponibles comercialmente especifican el rendimiento del arco interno de acuerdo con condiciones de prueba definidas, lo que demuestra por qué se debe verificar la clasificación exacta en lugar de asumirla.

4. ¿Cómo funciona un sistema principal en anillo?

El principio operativo básico es sencillo. Varios puntos de distribución están conectados a través de una red de media tensión en bucle. Cada unidad principal en anillo controla una sección de la red y puede proporcionar una conexión a un transformador o una carga aguas abajo.

Durante el funcionamiento normal, la red puede funcionar con un punto abierto definido u otra configuración aprobada por la empresa de servicios públicos. Si ocurre una falla en el cable, los operadores o un sistema de protección automatizado pueden identificar y aislar la sección afectada. Las partes sanas de la red pueden entonces permanecer energizadas desde la ruta de suministro disponible.

Esta disposición no significa que cada anillo proporcione automáticamente energía ininterrumpida. La continuidad real depende del diseño de la red, la coordinación de la protección, los procedimientos de conmutación, la automatización, la redundancia y los requisitos operativos de los servicios públicos.

Por esta razón, la calidad del esquema de distribución general es tan importante como el propio cuadro.

5. ¿Qué parámetros técnicos son más importantes?

Elegir equipos basándose únicamente en el voltaje y la corriente puede crear serios problemas en el proyecto. Una especificación técnica completa debe considerar parámetros eléctricos, mecánicos, ambientales y de seguridad.

IEC 62271-200 es particularmente relevante porque establece requisitos para equipos de distribución y control de CA en gabinete metálico dentro de su rango de voltaje especificado. Es posible que se apliquen otras normas a componentes individuales, incluidos interruptores de alto voltaje, disyuntores, combinaciones de interruptor-fusible, seccionadores y seccionadores de puesta a tierra.

6. Beneficios clave para proyectos de distribución de energía

Huella compacta

La aparamenta principal en anillo está diseñada para combinar varias funciones de distribución dentro de una disposición relativamente compacta. Esto es particularmente útil en subestaciones urbanas, edificios comerciales, plantas industriales y proyectos de infraestructura donde el espacio es costoso.

Flexibilidad operativa mejorada

Múltiples funciones de conmutación permiten a los operadores aislar alimentadores, transformadores o secciones de cable seleccionados de acuerdo con el plan operativo de la red. Esto puede simplificar los procedimientos de mantenimiento y gestión de fallos.

Protección mejorada del personal

Los gabinetes metálicos, los sistemas de puesta a tierra, los enclavamientos, la compartimentación y las clasificaciones apropiadas de rendimiento del arco pueden crear múltiples capas de protección. Sin embargo, estas características deben verificarse con la documentación de prueba real del producto.

Complejidad de distribución reducida

Una RMU configurada correctamente puede integrar la conmutación del alimentador y la protección del transformador en un paquete estandarizado. Esto puede simplificar la ingeniería, el transporte, la instalación y la puesta en servicio en comparación con el ensamblaje de múltiples componentes separados.

Adecuado para infraestructura moderna

La misma arquitectura básica puede soportar la distribución de servicios públicos convencionales, así como aplicaciones industriales, comerciales, de energía renovable, de transporte y otras aplicaciones de voltaje medio.

7. ¿Dónde se usa comúnmente?

El cuadro principal de anillo con envolvente metálica de CA es adecuado para una amplia gama de entornos de distribución de media tensión.

• Distribución de energía urbana:Subestaciones compactas y redes de cables subterráneos.
• Instalaciones industriales:Fábricas, plantas de procesamiento, almacenes y sitios de fabricación.
• Edificios comerciales:Centros comerciales, complejos de oficinas, hoteles y grandes desarrollos comerciales.
• Infraestructura pública:Aeropuertos, instalaciones ferroviarias, hospitales, túneles y proyectos municipales.
• Energía renovable:Sistemas de captación y distribución de energía solar y eólica.
• Desarrollos residenciales:Distribución de media tensión para grandes comunidades y proyectos de vivienda.
• Subestaciones transformadoras:Gestión de alimentadores de entrada y salida y protección de transformadores.

Los proyectos comerciales e industriales a menudo priorizan dimensiones compactas, conmutación confiable, mantenimiento sencillo y coordinación de protección clara. Los proyectos de energía renovable pueden poner énfasis adicional en la operación remota, la resistencia ambiental, el monitoreo y la automatización.

8. ¿Qué deben comprobar los compradores antes de realizar el pedido?

La compra de aparamenta de media tensión es una decisión técnica más que una simple comparación de precios. Antes de realizar un pedido, los ingenieros de proyecto y los equipos de adquisiciones deben preparar un cronograma técnico detallado.

1. Confirme el voltaje del sistema.Verifique los requisitos de voltaje de operación nominal y máximo.
2. Calcule la corriente de carga.No seleccione la corriente nominal únicamente de la placa de identificación del transformador sin considerar las condiciones de operación reales.
3. Determine el nivel de cortocircuito.Las clasificaciones de resistencia máxima y de corta duración del interruptor deben corresponder al cálculo de fallas de la red.
4. Definir el método de protección.Determine si el proyecto necesita interruptores de carga, disyuntores de vacío, fusibles o una combinación.
5. Verifique los requisitos de cables.Se debe confirmar el tipo de cable, la terminación, el tamaño del conductor y el espacio de instalación disponible.
6. Revise los requisitos de enclavamiento.Verifique la secuencia operativa requerida y la lógica de seguridad.
7. Confirmar las condiciones ambientales.Considere la temperatura, altitud, humedad, nivel de contaminación, condiciones sísmicas y entorno de instalación.
8. Solicitar documentación de prueba.Solicite informes de pruebas de tipo, registros de pruebas de rutina, certificados, dibujos y hojas de datos técnicos aplicables.
9. Verifique el acceso de mantenimiento.Asegúrese de que los operadores puedan inspeccionar, operar, probar y mantener el equipo de forma segura.
10. Evaluar futura expansión.Si es posible que se requieran alimentadores adicionales, analice la modularidad y la capacidad adicional antes de fabricar.

Una especificación técnica clara al comienzo del proyecto puede reducir significativamente los malentendidos en las cotizaciones, el rediseño del trabajo, los retrasos en la entrega y los problemas de puesta en servicio.

9. Consideraciones de instalación, operación y mantenimiento

Incluso las aparamentas bien diseñadas requieren una instalación y un funcionamiento correctos. La instalación debe seguir los planos aprobados por el fabricante y las normas eléctricas aplicables. La calidad de la terminación del cable es especialmente importante porque una mala terminación puede generar tensión eléctrica localizada, sobrecalentamiento o fallas de aislamiento.

Antes de la energización, los equipos del proyecto deben verificar el funcionamiento mecánico, los enclavamientos eléctricos, la continuidad de la puesta a tierra, las conexiones de los cables, los ajustes de protección, los circuitos auxiliares, los sistemas de indicación y otras funciones relevantes.

El mantenimiento de rutina debe basarse en las instrucciones del fabricante y el entorno operativo real. Es posible que sea necesario ajustar los intervalos de inspección para ubicaciones muy contaminadas, alta humedad, cambios frecuentes o condiciones industriales exigentes.

Para sistemas de distribución inteligentes, también se pueden considerar funciones opcionales de monitoreo y control remoto. Estas funciones pueden mejorar la visibilidad operativa y respaldar una respuesta más rápida a condiciones anormales cuando se integran adecuadamente con la arquitectura de control del sitio.

10. Configuraciones con aislamiento de aire y de gas

La aparamenta principal en anillo se puede diseñar en función de diferentes tecnologías de aislamiento. Las configuraciones con aislamiento de aire utilizan el aire como medio aislante principal, mientras que los diseños con aislamiento de gas colocan los componentes críticos en un entorno aislante cerrado. Algunas gamas de productos también están disponibles soluciones con aislamiento sólido.

La mejor configuración depende del entorno del proyecto y no de la “mejor” tecnología universal. Los compradores deben evaluar el espacio, la filosofía de mantenimiento, los requisitos ambientales, las consideraciones sobre el ciclo de vida, las regulaciones locales y la evidencia de prueba disponible del fabricante.

11. Preguntas frecuentes

¿Qué es la aparamenta principal de anillo cerrado de metal de CA?

Es un conjunto de aparamenta de media tensión encerrado en una carcasa metálica y diseñado principalmente para conmutación, aislamiento, protección y distribución dentro de redes eléctricas en anillo o radiales.

¿Qué rango de voltaje se asocia comúnmente con el interruptor principal en anillo?

Muchos productos RMU comerciales están diseñados para redes de media tensión, como sistemas de 11 kV, 12 kV o 24 kV, mientras que otras configuraciones pueden cubrir clases de tensión adicionales. La calificación correcta siempre debe coincidir con la red del proyecto.

¿Una unidad principal en anillo evita cortes de energía?

Ningún equipo puede eliminar todos los cortes. Sin embargo, una disposición en anillo puede mejorar la continuidad del suministro al permitir aislar una sección con falla mientras que las secciones sanas pueden permanecer energizadas a través de una ruta de suministro alternativa.

¿Cuál es la diferencia entre un interruptor de carga y un disyuntor?

Un interruptor de carga está destinado principalmente a conmutar la corriente de carga normal dentro de su capacidad especificada. Un disyuntor está diseñado para interrumpir corrientes de falla y realizar tareas de conmutación normales dentro de su rendimiento nominal. El esquema de protección debe determinar qué dispositivo es apropiado.

¿Por qué es importante IEC 62271-200?

IEC 62271-200 especifica los requisitos para equipos de distribución y control de CA en gabinete metálico para tensiones nominales superiores a 1 kV y hasta 52 kV inclusive. Proporciona una referencia importante para evaluar la construcción, las pruebas y el rendimiento de los equipos aplicables.

¿Se puede utilizar la aparamenta principal en anillo en exteriores?

Sí, las versiones para exterior se pueden diseñar con protección de envolvente y resistencia ambiental adecuadas. Sin embargo, la instalación en exteriores requiere una consideración específica de la humedad, la temperatura, el polvo, la corrosión, la exposición solar y las condiciones del sitio.

¿Qué documentos debe solicitar un comprador al fabricante?

Dependiendo del proyecto, la documentación útil puede incluir una hoja de datos técnicos, un diagrama unifilar, un plano de disposición general, un diagrama de cableado, documentación de prueba de tipo, registros de pruebas de rutina, manual de instalación, manual de operación y certificados aplicables.

¿Cómo se puede seleccionar el cuadro principal en anillo correcto?

Comience con el voltaje de la red, la corriente continua, el nivel de falla, la filosofía de protección, la configuración del cable, los requisitos de aislamiento, las condiciones ambientales, el espacio de instalación, los requisitos de seguridad y los estándares aplicables. Luego, estos parámetros deben coincidir con la configuración del producto probada por el fabricante.

12. Conclusión

La aparamenta principal de anillo con envolvente metálica de CA desempeña un papel importante en la distribución moderna de media tensión porque combina una construcción compacta, conmutación controlada, aislamiento de fallas, conexión a tierra y funciones de protección en un conjunto integrado. Su valor es particularmente evidente en redes donde la continuidad del suministro, el espacio de instalación limitado, la seguridad operativa y la arquitectura de distribución simplificada son importantes.

Para los ingenieros y equipos de adquisiciones, el enfoque más confiable es seleccionar el equipo de acuerdo con el sistema eléctrico completo en lugar de centrarse en una especificación como la corriente nominal o el tamaño del gabinete. Se deben considerar en conjunto el nivel de voltaje, la corriente de falla, la coordinación del aislamiento, la estrategia de protección, las condiciones ambientales, el desempeño del arco interno, la disposición de los cables, el enclavamiento, las pruebas y la expansión futura.

Zhejiang Deyan Electric Co., Ltd.puede respaldar proyectos de distribución de energía de media tensión con equipos eléctricos configurados profesionalmente y soluciones técnicas orientadas al proyecto. Ya sea que el requisito involucre distribución urbana, suministro de energía industrial, infraestructura comercial o aplicaciones de energía renovable, seleccionar una configuración de aparamenta adecuada es la base para una operación segura y confiable.
