Unidad principal en anillo o subestación tipo caja: ¿cuál necesita su proyecto?

En proyectos de distribución de 10-35 kV, la unidad principal en anillo (RMU) y la subestación tipo caja se mencionan con frecuencia en la misma revisión de diseño. Debido a que ambos son compactos y ambos se fabrican en fábrica, a veces se los trata como opciones competitivas. No lo son. La decisión se reduce a una pregunta sobre el nodo que está planeando: ¿este punto necesita reducir el voltaje y distribuir energía de bajo voltaje, o solo necesita conmutar, seccionar y conectar líneas?Zhejiáng Deyan Electric Co., Ltd. (DEYAN ELECTRIC), que fabrica ambas líneas de productos, establece los límites prácticos a continuación.

I. Dos trabajos diferentes

Una unidad principal en anillo es una aparamenta con envolvente metálica que se utiliza en redes en anillo de media tensión de 10-24 kV. Sus componentes internos son interruptores-seccionadores, seccionadores de tierra y fusibles. Realiza conmutación, seccionamiento de líneas, aislamiento de fallas y transferencia de carga, de modo que se pueda cortar una falla en una sección de cable sin interrumpir el suministro al resto del anillo. No cambia el voltaje.

Una subestación tipo caja integra la recepción de energía de alto voltaje, un transformador de distribución y distribución de energía de bajo voltaje, junto con la medición y el recinto, en una estructura de acero móvil y completamente cerrada. Se prefabrica en fábrica, se entrega como una unidad completa y su salida es energía de bajo voltaje para los usuarios finales.

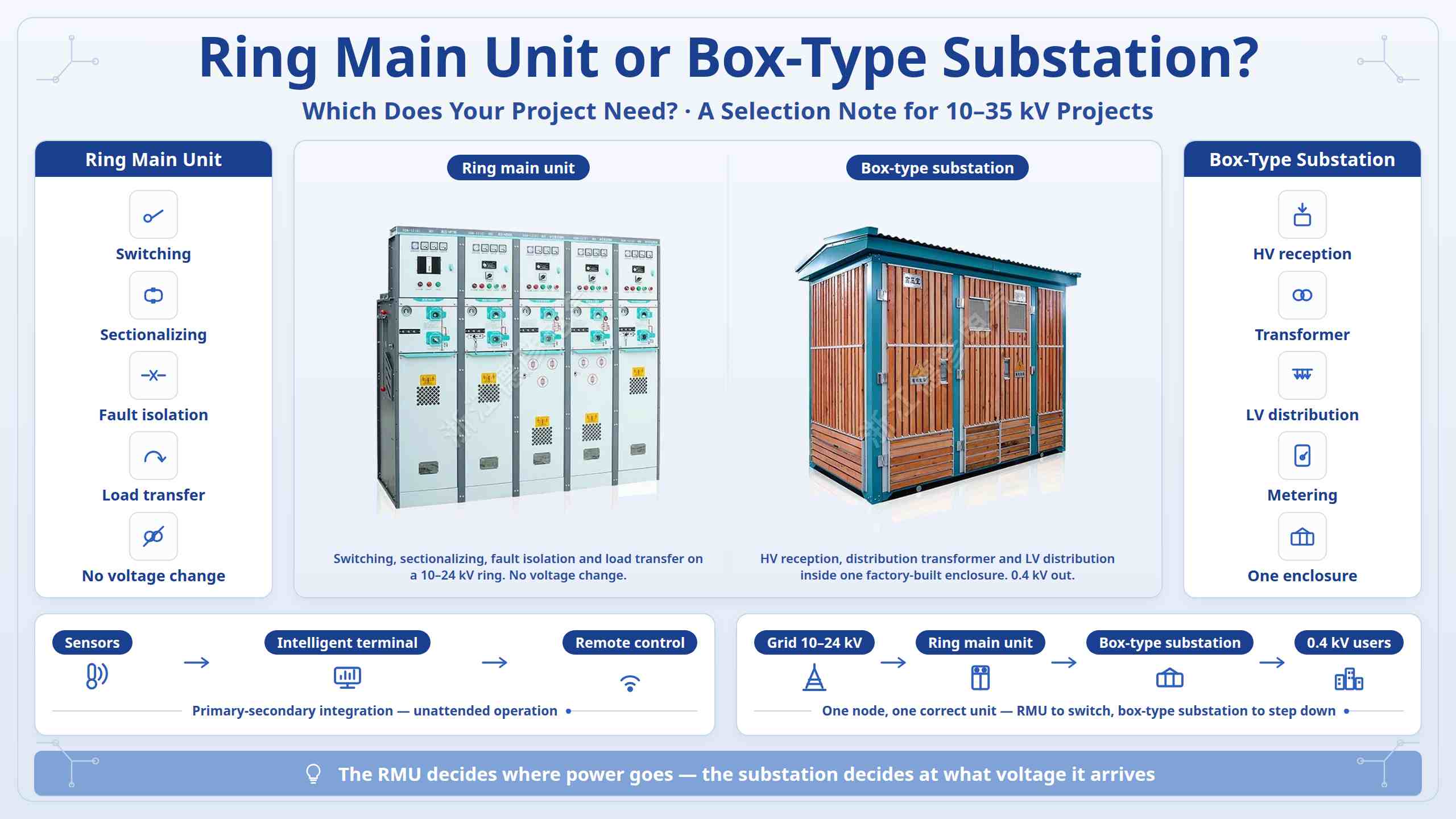

En una línea: una RMU decide adónde va la energía; una subestación tipo caja decide a qué tensión llega y cómo se distribuye.

II. Hacer coincidir el modelo con su escenario

Renovación del cable urbano con suministro de anillo de alimentación dual y sin llamadas de reducción local para una RMU. Los puntos de carga que necesitan una potencia de salida de 0,4 kV (barrios residenciales, talleres, zonas comerciales, estaciones de carga) requieren una subestación tipo caja. Los sitios al aire libre, estrechos, húmedos o polvorientos prefieren una RMU aislada por gas, cuyo tanque sellado resiste la condensación, el polvo y la niebla salina con mucha menos inspección. Los proyectos fotovoltaicos, de almacenamiento y de pilas de carga utilizan ambos: las subestaciones de caja elevadoras y los gabinetes conectados a la red se encargan de la conversión y la conexión a la red, mientras que las RMU con aislamiento de gas se encargan de la recolección y la conmutación dentro de un espacio controlado.

III. En la mayoría de los proyectos trabajan juntos

Dentro de muchas subestaciones tipo caja, las unidades entrantes y salientes de alto voltaje son a su vez unidades principales en anillo con interruptores de carga. La RMU es el componente de conmutación; la subestación es el recinto que suma transformación y distribución en baja tensión a su alrededor. Por lo tanto, el límite es más práctico que competitivo: si un nodo sólo conmuta y secciona, especifique una RMU; si además debe ceder y distribuir, especificar una subestación tipo caja; y si esa estación también forma parte de una red en anillo, las dos se especifican juntas. La dirección principal actual para ambos es la integración primaria-secundaria: sensores y unidades de monitoreo dentro del gabinete, combinados con un terminal de distribución inteligente externo, que permite la carga de datos en tiempo real, la localización y aislamiento automático de fallas, el control de conmutación remota y la operación desatendida.

IV. Qué verificar antes de confirmar el modelo

Establezca primero si la red es radial o de anillo de doble potencia; esto por sí solo determina si se necesita una RMU. Luego verifique la tensión nominal (10/24/35 kV), la corriente nominal y la corriente de corte de cortocircuito con ajustes de protección coordinados; condiciones del sitio, incluido el espacio, la humedad, el polvo, la niebla salina y el grado de protección, con equipo a prueba de explosiones según GB 50058 cuando sea necesario; y requisitos de carga tales como capacidad del transformador, circuitos de salida y posible reubicación. Compare el costo inicial con el costo del ciclo de vida: los equipos con aislamiento de aire se adaptan a sitios interiores secos con personal de mantenimiento dedicado, mientras que los equipos con aislamiento de gas cuestan más por adelantado pero reducen el mantenimiento en sitios al aire libre o difíciles de inspeccionar.
