¿Qué unidad principal de anillo de nivel de voltaje se debe seleccionar para proyectos EPC de distribución?

En varios proyectos de contratación general de EPC de distribución, la unidad principal en anillo (RMU) actúa como el componente central de alto voltaje de las subestaciones tipo paquete y las subestaciones tipo caja. La selección de su nivel de voltaje determina directamente la estabilidad, el cumplimiento y el costo del proyecto de toda la solución de distribución de energía, y también es una preocupación técnica clave para los ingenieros de adquisiciones de EPC en la etapa de diseño preliminar. Muchos contratistas generales de EPC plantean una pregunta en la etapa inicial de consulta: ¿Qué unidad principal de anillo de nivel de voltaje se debe seleccionar para proyectos de EPC de distribución?

Ubicado en Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.se especializa en I+D y fabricación de equipos de distribución de energía de media tensión. Suministramos unidades principales de anillo con aislamiento sólido ecológicas y aisladas con gas SF6 que cumplen con IEC, subestaciones tipo caja de estilo europeo, subestaciones tipo cabina prefabricadas y una gama completa de equipos de distribución de energía. Llevamos mucho tiempo atendiendo a clientes globales de contratación general de EPC y brindamos soluciones de selección de RMU personalizadas para diferentes proyectos de distribución.

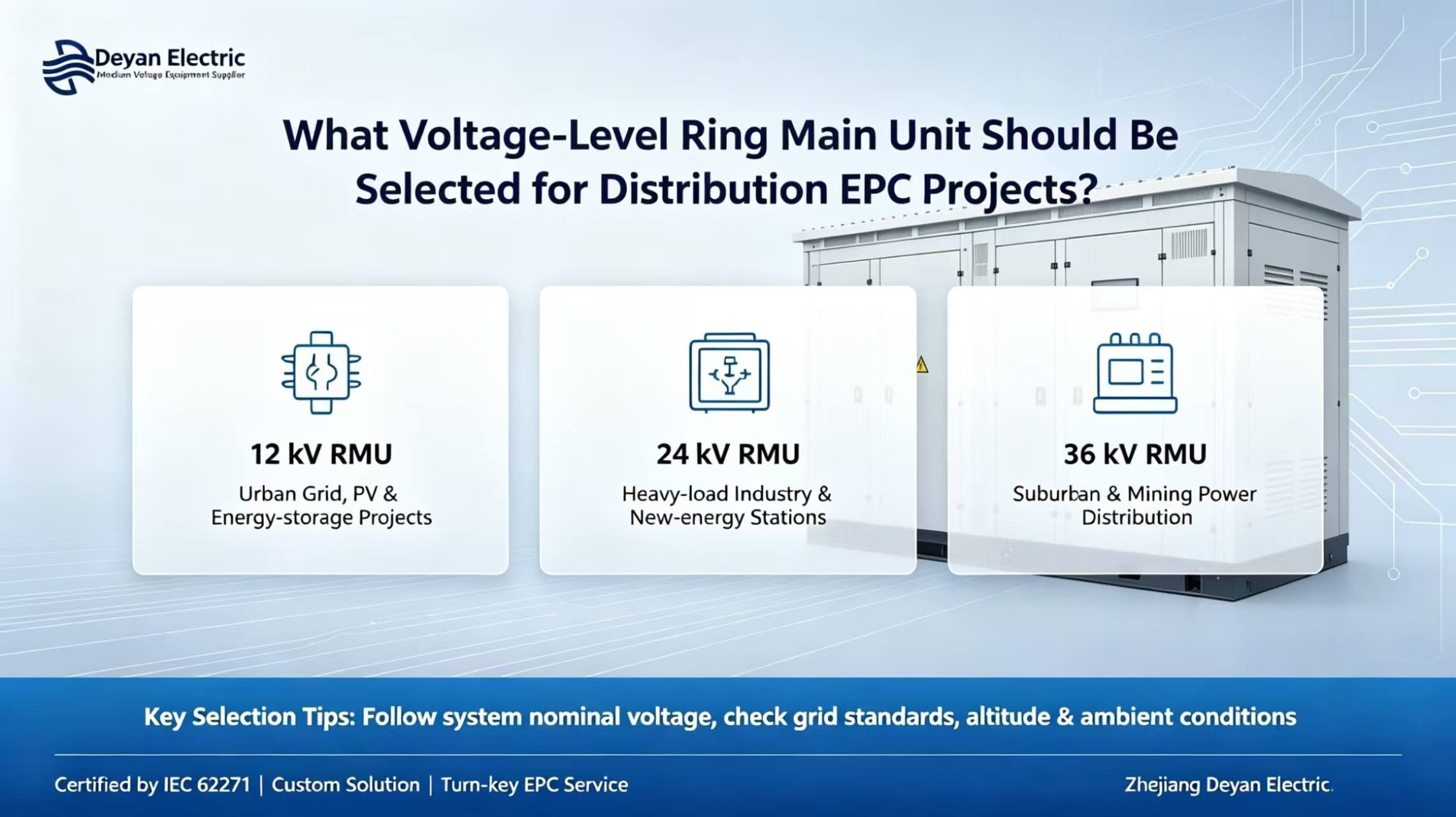

Referencia para la selección del nivel de voltaje de la unidad principal del anillo principal en proyectos EPC de distribución

12 kV (sistema de 10 kV)

La unidad principal en anillo de 12 kV es el modelo principal ampliamente adoptado en proyectos EPC de distribución global. Se aplica ampliamente en la renovación de redes de distribución urbana, distribución de energía en parques industriales, conexión a la red fotovoltaica y de almacenamiento de energía y subestaciones compactas de tamaño pequeño y mediano. Con alta modularidad y costos controlables, esta RMU se adapta a la mayoría de las arquitecturas de fuente de alimentación en anillo convencionales, con opciones de corriente soportada en cortocircuito de 20 kA/25 kA. También es la especificación más solicitada para proyectos EPC.

24 kilovoltios

Las unidades principales en anillo de 24 kV se utilizan principalmente para zonas industriales con cargas más grandes y distancias de transmisión de energía más largas, así como para nuevas estaciones de recolección de energía. En comparación con la solución de 12 kV, reduce las pérdidas en la línea y reduce la inversión en secciones de cable, lo que la hace adecuada para proyectos de contratación general EPC de gran capacidad. Requiere mayores grados de aislamiento del equipo y un diseño estructural de gabinete reforzado, y su costo general es mayor que el de una unidad principal en anillo de 12 kV.

36 kV (sistema de 33 kV)

Las unidades principales en anillo de 36 kV se despliegan en redes de distribución suburbana de larga distancia, áreas mineras a gran escala y obras EPC de suministro de energía de larga distancia. Pertenecen a la categoría de distribución de media-alta tensión y generalmente se utilizan junto con subestaciones paquete de gran capacidad e imponen requisitos más altos en cuanto a aislamiento, protección de arco interno y prueba de aceptación en fábrica (FAT).

Principio de selección central:La tensión nominal de la unidad principal del anillo se determinará de acuerdo con la tensión nominal del sistema del proyecto, en lugar de basarse simplemente en la capacidad del transformador. Los clientes de EPC primero deberán confirmar los estándares de la red local, los parámetros de cortocircuito del sistema, la altitud del proyecto, la temperatura ambiente y las condiciones de humedad antes de finalizar el voltaje nominal de la unidad principal del anillo.

Consideraciones adicionales para la selección de equipos de proyectos EPC

Además del nivel de voltaje, los contratistas generales de EPC también deben prestar atención a los estándares del producto, la adaptabilidad ambiental y la capacidad de entrega del juego completo al comprar unidades principales en anillo:

Requisitos de certificación:Los productos deberán cumplir con los estándares internacionales de la serie IEC 62271. Deberán estar disponibles conjuntos completos de informes de pruebas de tipo y certificados CE para respaldar la revisión de los planos del proyecto y la prueba de aceptación en fábrica.

Adaptabilidad ambiental:La personalización está disponible para el grado de protección IP54 para exteriores, sistemas de control de temperatura anticondensación y revestimientos anticorrosión para áreas costeras, para adaptarse a condiciones operativas complejas como alta temperatura, alta humedad y gran altitud.

Soluciones de soporte de conjunto completo:Deyan Electric puede suministrar unidades principales de anillo independientes, así como soluciones llave en mano de subestaciones de paquete integrado que combinan RMU, transformadores y gabinetes de bajo voltaje. La entrega integral reduce los costos de comunicación para los clientes de EPC que surgen de la adquisición y coordinación de la puesta en servicio entre múltiples partes.

Actualización inteligente:Los terminales inteligentes FTU son opcionales para realizar funciones de localización de fallas y monitoreo remoto, adecuados para proyectos EPC de redes de distribución inteligentes y conexión a redes de nueva energía.

Conclusión

La selección del nivel de voltaje es el paso principal para la definición de las especificaciones de la unidad principal en anillo. Una selección inadecuada puede generar riesgos graves, como fallas en la aceptación de la red, sobrecarga de equipos y retrasos en el proyecto. Con un equipo técnico profesional de ingeniería eléctrica, Zhejiang Deyan Electric Co., Ltd. puede ofrecer servicios de selección de voltaje de unidad principal de anillo y diseño de esquema primario basados ​​en dibujos de proyectos EPC y especificaciones de la red local. Se admite la personalización de ODM para ofrecer soluciones de distribución de energía de media tensión estables y confiables para proyectos EPC de distribución global.
