¿Por qué los conmutadores son el nodo clave en los sistemas eléctricos modernos?

En un sistema de energía eléctrica, latransmisión de energía eléctricadesde las centrales eléctricas hasta los usuarios finales implica una serie de complejas etapas de control, distribución y protección. Este proceso implica mucho más que simplemente conectar cables; se basa en una gama de equipos sofisticados y coordinados. Los equipos de conmutación, que sirven como nodo crítico en la red eléctrica, realizan funciones que se extienden mucho más allá del simple concepto de "conmutación". Esencialmente, es un conjunto encerrado en metal que integra múltiples unidades funcionales, encargadas de operaciones centrales como cierre y cierre de circuitos, monitoreo de estado, protección contra fallas y distribución de energía. Comprender los equipos de distribución es clave para comprender cómo los sistemas de energía modernos logran un suministro de energía seguro, confiable y flexible.

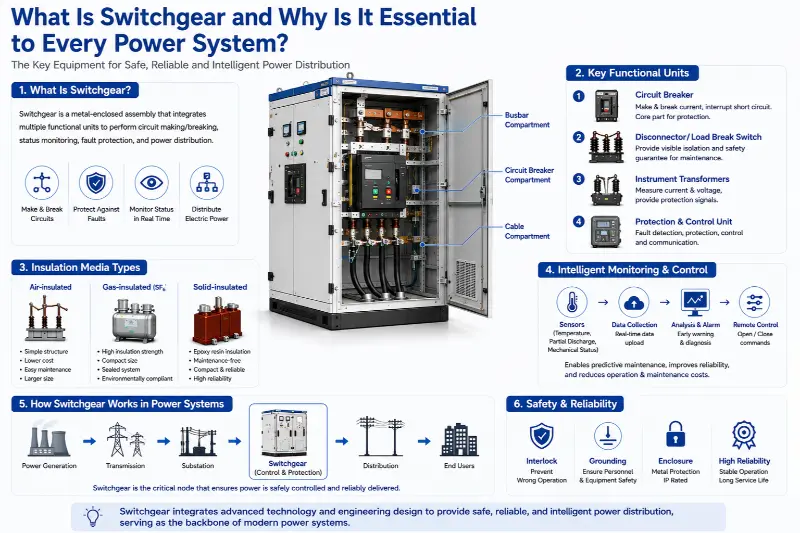

El valor central de los equipos de conmutación radica en su implementación física de "aislamiento" y "control". Los sistemas de energía deben manejar diversas condiciones operativas, incluida la transmisión y cortes de energía de rutina, el aislamiento seguro durante el mantenimiento del equipo y la desconexión rápida durante fallas. A través de la combinación mecánica y el enclavamiento eléctrico de sus unidades funcionales internas, el cuadro estandariza y asegura estas operaciones. Su carcasa metálica proporciona una barrera protectora robusta que separa físicamente los componentes activos del entorno externo y del personal. Internamente, las particiones dividen aún más la unidad en compartimentos independientes, como la cámara de la barra colectora, la cámara del disyuntor y la cámara del cable. Este diseño garantiza que si se produce una falla en un compartimento, su impacto permanezca localizado, evitando que el incidente se agrave. Esta filosofía de diseño modular y compartimentado forma la base de cómo el tablero garantiza la estabilidad general del sistema.

En términos de composición funcional, una unidad de aparamenta típica no es simplemente un equipo único, sino un sistema en miniatura. Comprende varias unidades funcionales clave que trabajan en conjunto:

1. Unidad de cierre y cierre del circuito principal: el componente central aquí es el disyuntor. Es capaz de abrir y cerrar circuitos en condiciones normales de carga; Más importante aún, en caso de un cortocircuito o una sobrecarga severa, su mecanismo de disparo interno le permite dispararse automáticamente en milisegundos, interrumpiendo la corriente de falla. Su capacidad de corte determina directamente la magnitud de las fallas de cortocircuito que el tablero puede manejar.

2. Unidad de aislamiento de seguridad y corte visible: Esta función la realizan principalmente seccionadores (aisladores) o interruptores-seccionadores. Los seccionadores se utilizan después de que el disyuntor se haya abierto para crear un espacio claro y confiable con aislamiento de aire, lo que brinda una garantía de seguridad visible para el mantenimiento del equipo. Los interruptores-seccionadores se pueden clasificar de la siguiente manera: 1. Aislados por aire: utilizan aire a presión atmosférica como medio aislante primario. Las ventajas incluyen una estructura sencilla, costos más bajos y facilidad de mantenimiento. Las desventajas incluyen el tamaño voluminoso del equipo; Debido a que el aire tiene una rigidez dieléctrica relativamente baja, se requieren grandes espacios libres eléctricos para garantizar la seguridad. Los componentes internos también son susceptibles a factores ambientales como la humedad y el polvo.

3. Aislado con gas: El gas hexafluoruro de azufre (SF6) se utiliza normalmente como medio aislante y extintor de arco. El gas SF6 ofrece excelentes capacidades de aislamiento y extinción de arco, lo que permite que los tableros que utilizan esta tecnología sean muy compactos con un tamaño reducido y, al mismo tiempo, permanezcan inmunes a las interferencias ambientales externas. Sin embargo, la tecnología depende en gran medida de técnicas de sellado de gas; Además, el SF6 es un potente gas de efecto invernadero y su recuperación y eliminación están sujetas a estrictas normas medioambientales.

4.Aislamiento sólido: Los materiales sólidos, como la resina epoxi, se utilizan para fundir o encapsular componentes del circuito primario (por ejemplo, disyuntores, seccionadores) en un único módulo integrado. Esta tecnología elimina por completo el impacto del entorno externo y permite un funcionamiento sin mantenimiento, con un tamaño de equipo entre el de los tipos aislados por aire y los de gas. El desafío radica en los requisitos extremadamente altos para el procesamiento de materiales y el diseño de disipación de calor.

El diseño moderno de aparamenta hace cada vez más hincapié en la observabilidad del estado y en el funcionamiento y mantenimiento inteligentes. Los modelos tradicionales de mantenimiento periódico están cambiando hacia el mantenimiento predictivo basado en la condición. Esto se basa en varios sensores instalados dentro del gabinete: los sensores de temperatura monitorean la generación de calor en los contactos y puntos de conexión de las barras; los sensores de descarga parcial detectan defectos de aislamiento interno en etapas tempranas; y los sensores de características mecánicas registran las velocidades y tiempos de apertura y cierre de los disyuntores. Los datos recopilados se cargan en un sistema backend donde el análisis de big data proporciona advertencias tempranas de posibles fallas, lo que permite un mantenimiento específico; esto mejora significativamente la confiabilidad del suministro de energía y reduce los costos de operación y mantenimiento.

El cuadro no funciona de forma aislada; Su sistema de control secundario sirve como interfaz neuronal para la integración en redes inteligentes modernas. A través de protocolos de comunicación estándar, se pueden transmitir datos relacionados con protección, medición y estado a sistemas de automatización de subestaciones o centros de despacho de nivel superior. También puede recibir comandos de control remoto para ejecutar operaciones de apertura y cierre remoto. Esta capacidad de intercambio de información bidireccional permite a los despachadores de la red monitorear el estado operativo del borde de la red en tiempo real y facilita el rápido aislamiento de fallas y la restauración de la energía, elementos fundamentales en la construcción de una red con capacidad de autorreparación.

En cuanto a la instalación y el funcionamiento a largo plazo, el rendimiento de la aparamenta se ve influido por multitud de factores. La nivelación de los cimientos de la instalación, el par de apriete de las conexiones de las barras colectoras y la confiabilidad de la red de puesta a tierra sirven como condiciones iniciales que determinan su vida útil. Durante el funcionamiento, los componentes internos acumulan desgaste eléctrico y mecánico; las conexiones pueden aflojarse debido a la expansión/contracción térmica o fuerzas electromagnéticas, lo que provoca sobrecalentamiento; y los materiales aislantes sufren un envejecimiento gradual con el tiempo. Incluso el equipo más avanzado requiere inspecciones profesionales, monitoreo de temperatura y pruebas de descarga parcial para rastrear los cambios en su condición.

Como nodo crítico en el sistema eléctrico, los cuadros incorporan una filosofía de diseño caracterizada por una alta integración, especialización funcional y un enfoque en la redundancia de seguridad. Desde su resistente revestimiento metálico externo hasta su intrincada lógica eléctrica interna, y desde principios fundamentales de aislamiento físico hasta tecnologías de detección inteligentes de vanguardia, cada detalle sirve a un objetivo central: establecer puntos de control confiables y barreras de seguridad en medio de flujos de energía complejos. Un conocimiento profundo de los equipos de distribución revela que no se puede dar por sentado un suministro de energía continuo y estable; más bien, se basa en el riguroso diseño de ingeniería y la evolución tecnológica continua detrás de innumerables piezas de equipos tan críticos. Capaces de abrir y cerrar circuitos a corriente nominal y soportar corrientes de cierre de cortocircuito específicas, estas unidades a menudo se combinan con fusibles para aplicaciones específicas. Los enclavamientos mecánicos o eléctricos entre ellos y los disyuntores son cruciales para evitar errores operativos.
