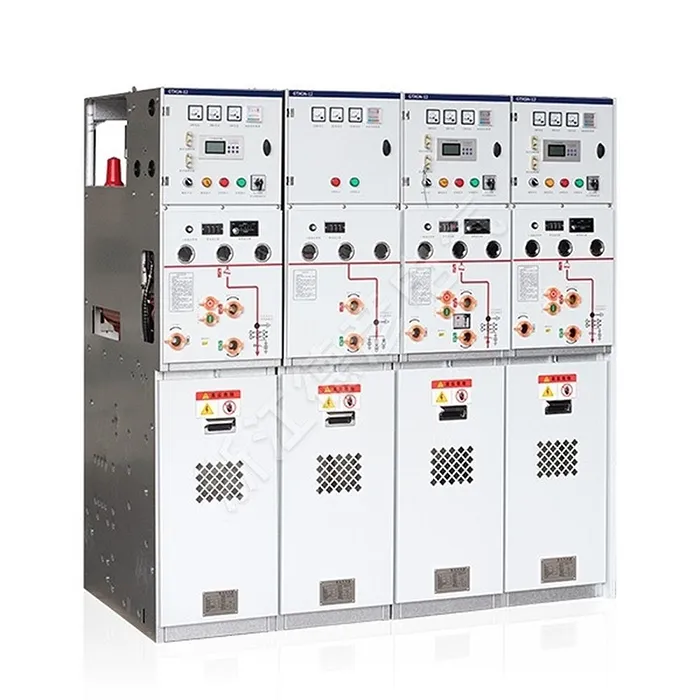

Tablero principal de anillo con aislamiento metálico de CA

Deyan Electric es un proveedor eléctrico industrial profesional con I+D, producción y servicio integrados. El tablero de distribución principal de anillo con aislamiento metálico de CA es una unidad compacta con aislamiento de aire para una distribución confiable de energía secundaria de 10-12 kV. Diseñado para sistemas principales en anillo, garantiza una conmutación de carga segura, aislamiento de fallas y suministro de energía continuo. Su diseño modular y robusto ofrece un mantenimiento sencillo y es ideal para redes urbanas, polígonos industriales y complejos comerciales que requieren un rendimiento de red confiable y rentable.

Enviar Consulta

Descripción del Producto

El tablero de distribución principal de anillo con aislamiento metálico de CA es una solución completamente aislada, sellada y que no requiere mantenimiento. Esta unidad integra todas las partes vivas en un solo bloque moldeado con epoxi, lo que garantiza una inmunidad total a entornos hostiles. La confiable unidad principal en anillo es ideal para diversas aplicaciones, desde redes urbanas hasta sitios exigentes como túneles y aeropuertos. Con su diseño compacto y seguro, esta aparamenta con aislamiento sólido garantiza confiabilidad y seguridad operativa.

Parámetro del producto (especificación)

Proyecto	Unidad	Parámetros
rutina
Tensión nominal	kV	12
Frecuencia nominal	Hz	50
Voltaje soportado de frecuencia de potencia	kV/min	42/48
Tensión de impulso de rayo	kV	75/85
Duración del arco	S	≥0,5
Clasificación IP para componentes (excluidos gabinetes de medición)		IP67
Clasificación de protección del gabinete		IP4X
Clasificación de protección del compartimento		IP2X
Voltaje de la fuente de alimentación de funcionamiento	V	DC24、48、110、220
Voltaje de la fuente de alimentación de funcionamiento	V	AC110、220
Sistema de barras colectoras
Corriente nominal	A	630(1250)
Corriente nominal de resistencia de corta duración	ka/s	20/4(25/4)
Corriente nominal máxima soportada	ka	50(63)
Corriente nominal máxima soportada	ka	50
Unidad de interruptor de carga
Corriente nominal	A	630
Corriente nominal de cierre de cortocircuito	KA	50
Corriente nominal de resistencia de corta duración	KA/S	20/4
Vida mecánica del interruptor de carga	Segundo
Vida eléctrica de los interruptores de carga	segundo	E3
Descarga parcial	ordenador personal	≤5
Unidad de disyuntor
Corriente nominal	A	630(1250)
Corriente de ruptura nominal de cortocircuito	KA	20(25)

Proyecto	Unidad	Parámetros
Corriente nominal de cierre de cortocircuito	ka	50(63)
Corriente nominal de resistencia de corta duración	kA/S	20/4(25/4)
Vida mecánica de los disyuntores	segundo	20000
Vida útil de los disyuntores.	segundo	E2
Secuencia operativa nominal		0-0,3s-CO-180s-CO
Descarga parcial	ordenador personal	≤5
Unidad eléctrica combinada de interruptor de carga y fusible
Corriente nominal (máxima)	A	200
Corriente de ruptura nominal de cortocircuito	ka	31.5
Corriente nominal (máxima)	KA	80
Descarga parcial	ordenador personal	3150
interruptor de desconexión
Corriente nominal	A	630/1250
Corriente nominal de resistencia de corta duración	KA	20/25
Duración nominal de corto plazo	S	4
Corriente nominal máxima soportada	ka	50/63
Vida mecánica	Segundo	3000
Interruptor de puesta a tierra
Corriente nominal	A	630/1250
Corriente nominal de resistencia de corta duración	K	20/25
Duración nominal de corto plazo	S	4
Corriente nominal máxima soportada	k	50/63
Corriente nominal de cierre de cortocircuito (pico)	KA	50
Ciclos de corriente nominal de cierre de cortocircuito	Segundo	2
Vida mecánica	Segundo	3000

Característica y aplicación del producto

Sitios de aplicación

Aislamiento sólido para mayor seguridad y respeto al medio ambiente

Diseño compacto y que ahorra espacio

Altamente confiable en condiciones adversas

Operación sin mantenimiento

Configuración flexible y ampliable

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío

AC Metal-Insulated Ring Main Switchgear
