¿Cuáles son las cinco métricas clave para evaluar un transformador?

Cinco métricas clave paraEvaluación del transformadorLa calidad, basada en estándares internacionales (IEC 60076) y prácticas de ingeniería de la industria, se centra principalmente en la eficiencia del rendimiento del transformador, la confiabilidad de la seguridad y la estabilidad operativa. A continuación se muestra una explicación sistemática de las cinco métricas principales:

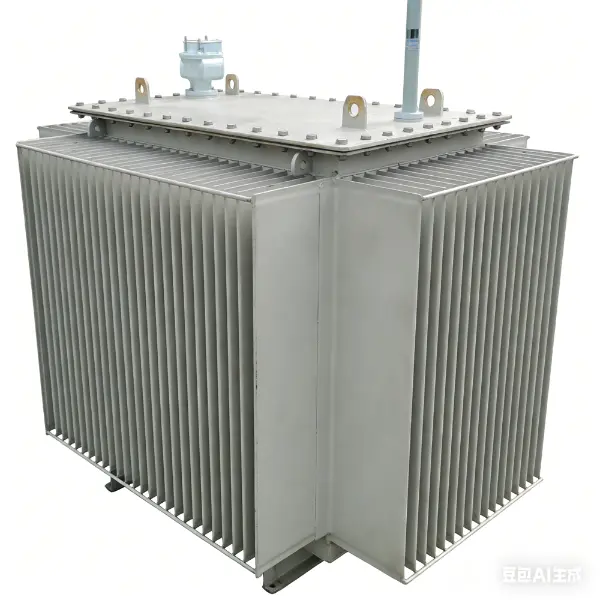

1. Capacidad nominal

Se refiere a la potencia aparente que un transformador puede entregar continuamente durante períodos prolongados bajo voltaje nominal, frecuencia nominal y condiciones de enfriamiento específicas, medida en kVA o MVA.

Función: Determina la capacidad de carga del transformador y sirve como base principal para la selección.

Principio de selección: Basado en la potencia de carga total (considerando el factor de potencia y el factor simultáneo), con un margen del 15% al ​​25% reservado para evitar sobrecarga y calentamiento (“caballo pequeño tirando de un carro grande”) o desperdicio de pérdidas inactivas (“caballo grande tirando de un carro pequeño”).

Aplicación de ingeniería: los transformadores de 35 kV suelen oscilar entre 1 y 40 MVA, mientras que las estaciones elevadoras fotovoltaicas suelen utilizar unidades de 400 a 1000 kVA.

Ejemplos de parámetros del producto: El transformador de 35 kV de Deyan Electric tiene una capacidad nominal de 160 kVA; El transformador de tipo seco de Xiangtong Electric tiene una potencia nominal de 400 kVA.

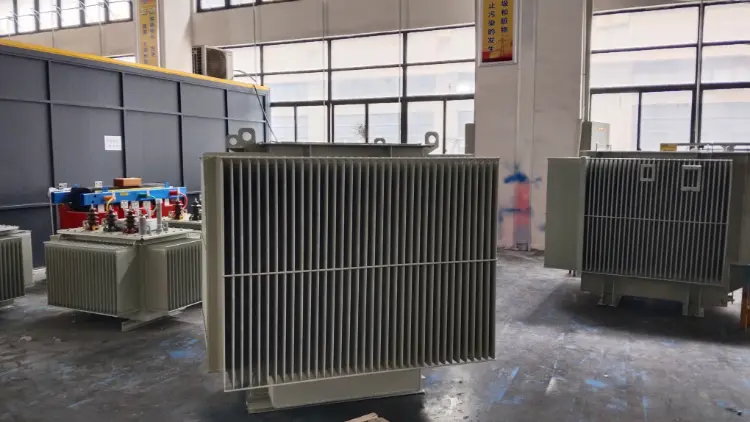

2. Pérdida sin carga

También conocida como pérdida de hierro, se refiere a la pérdida de potencia activa cuando el lado secundario del transformador está en circuito abierto y el lado primario está sujeto a la tensión nominal. Consiste principalmente en histéresis del núcleo y pérdidas por corrientes parásitas.

Factores que influyen: material del núcleo (p. ej., láminas de acero al silicio de grano orientado laminadas en frío), proceso de laminación, diseño de densidad de flujo magnético.

Importancia de la eficiencia energética: una métrica central para evaluar la eficiencia energética de los transformadores. Los productos de eficiencia ultra premium tienen pérdidas sin carga ≤ 0,6 W/kg.

Valores típicos: Un transformador sumergido en aceite de 160 kVA tiene pérdidas sin carga de alrededor de 280 W; Los modelos de alta eficiencia pueden caer por debajo de los 200W.

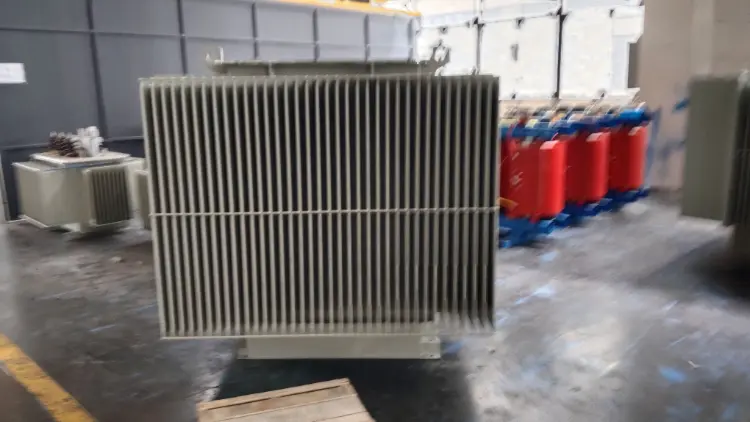

3. Pérdida de carga

También conocida como pérdida de cobre, se refiere a la pérdida de potencia activa generada por la resistencia del devanado bajo la corriente nominal, proporcional al cuadrado de la corriente de carga.

Factores que influyen:

Material del conductor (el cobre supera al aluminio), área de sección transversal y proceso de conexión.

Valor de evaluación:

Impacta directamente los costos operativos; menores pérdidas producen una mejor eficiencia energética a largo plazo.

Valores típicos:

Un transformador de 160 kVA tiene pérdidas de carga de alrededor de 2820 W, mientras que los modelos de alta eficiencia se pueden controlar por debajo de 2500 W.

Ejemplo de parámetro del producto: la pérdida de carga del transformador eléctrico Deyan es de 2820 W

4. Impedancia de cortocircuito (%)

Se refiere al porcentaje de voltaje nominal requerido para aplicar corriente nominal al lado primario cuando el lado secundario está en cortocircuito, lo que refleja la magnitud de la resistencia interna del transformador.

Funciones:

Limita la corriente de cortocircuito (una impedancia más alta reduce la corriente de cortocircuito);

Afecta la tasa de regulación de voltaje (una impedancia más alta causa una mayor caída de voltaje durante las fluctuaciones de carga).

Rango típico:

Transformadores de distribución: 4%–6% (equilibrio de estabilidad y caída de tensión);

Trabajo industrial pesado (por ejemplo, hornos de arco): 8%-15%;

Cuando varias unidades funcionan en paralelo, la desviación de impedancia debe ser ≤±0,5%.

Ejemplos de productos:

Huarui Electric: voltaje de impedancia del 4,5%

Xiangtong Electric: voltaje de impedancia del 4,0%

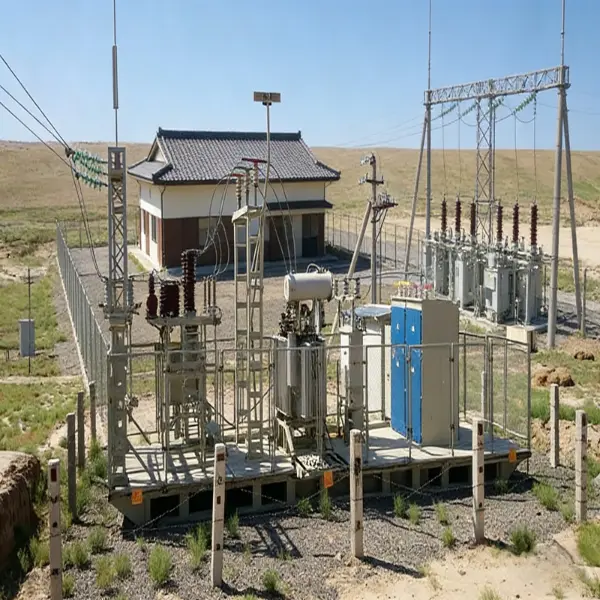

5. Rendimiento del aislamiento

Cubre la resistencia del aislamiento y el estado de envejecimiento entre los devanados y entre los devanados y tierra, formando la base para una operación segura.

Elementos básicos de prueba:

Resistencia de aislamiento: Medida con megóhmetro, refleja la sequedad del aislamiento y el grado de envejecimiento;

Tensión soportada de frecuencia eléctrica: Soporta la tensión especificada (p. ej., 75 kV para devanados de 35 kV) durante 1 minuto sin averías;

Descarga parcial (PD): ≤3pC es óptimo; exceder este umbral indica degradación del aislamiento;

Clase de aislamiento: Clase A (105°C), Clase F (155°C), Clase H (180°C), determinando límites de aumento de temperatura.

Base estándar: Tanto GB/T 6451 como IEC 60076 especifican obligatoriamente la tensión soportada de aislamiento y los límites de descarga parcial.

Ejemplo de parámetro del producto: Los transformadores fabricados por Jinghengjin tienen un nivel de aislamiento LI200AC85; La clase de aislamiento de Jinyu Electric es H.

Notas complementarias: Otros indicadores auxiliares críticos

Aunque no se encuentran entre los "cinco parámetros básicos", estos siguen siendo esenciales en la práctica de la ingeniería:

Aumento de temperatura: Aumento de temperatura superior del aceite ≤60K, aumento de temperatura del devanado ≤65K (IEC 60076-2);

Grupo de conexión‌: Dyn11 es la corriente principal para la distribución, suprime la distorsión del tercer armónico y garantiza un funcionamiento estable bajo cargas trifásicas desequilibradas;

Método de enfriamiento‌: el enfriamiento natural por inmersión en aceite (ONAN) y el enfriamiento por aire de tipo seco (AN) afectan la eficiencia de la disipación de calor y la aplicabilidad ambiental;
