Guía para elegir aparamenta

2026-03-05 0 Déjame un mensaje

Básicamente, elegir el tipo deaparamentaEs un proceso de toma de decisiones que va desde "definir requisitos" hasta "hacer coincidir parámetros". Para que el proceso de selección sea más claro, lo he dividido en ocho dimensiones clave. Puede utilizar esto como una lista de verificación, comparando cada elemento con su situación real.

Tres dimensiones centrales para la selección de aparamenta

Dimensión de selección

Consideraciones clave

Guía de selección

1. Nivel de voltaje

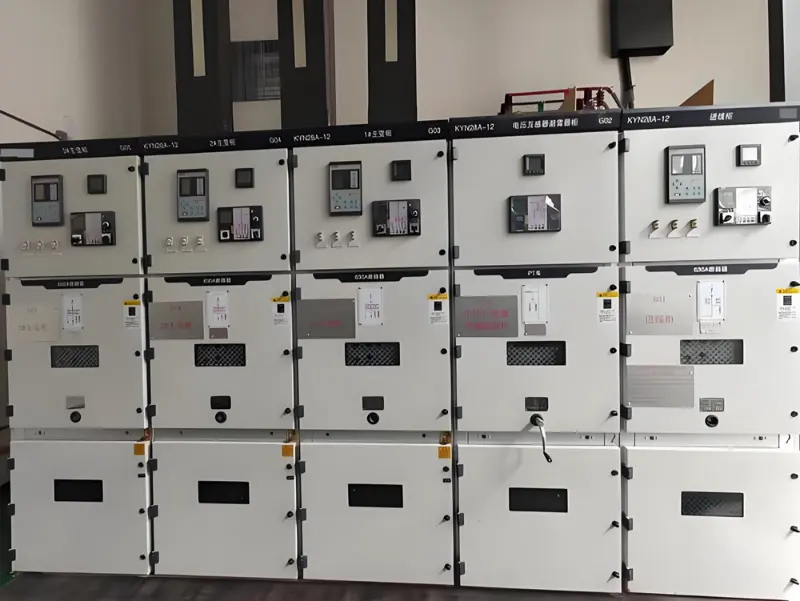

Determine si es para un sistema de alto voltaje (por ejemplo, 10 kV, como línea de entrada/lado primario del transformador) o un sistema de bajo voltaje (por ejemplo, 380 V/220 V, como línea de salida/distribución de terminal).

Switchgear

Esta es la división más fundamental, que determina directamente el nivel de aislamiento del equipo y los componentes internos.

2. Entorno de instalación

Evalúe si es para instalación interior o exterior, y si existen requisitos especiales como impermeabilización (clasificación IP), resistencia a la humedad, resistencia a la corrosión o protección contra explosiones. El uso en exteriores requiere altos índices de protección de ingreso (p. ej., IP54 o superior) y gabinetes de acero inoxidable; Los ambientes húmedos/corrosivos requieren equipos completamente cerrados o tratamientos de recubrimiento especiales.

3. Propósito funcional

Defina claramente el propósito principal: iluminación, energía (por ejemplo, control de motores), distribución de energía, corrección del factor de potencia (banco de capacitores) o medición. Las cajas de distribución de iluminación tienen cargas pequeñas y pueden montarse en la pared; Las cajas de distribución de energía tienen cargas grandes, a menudo se colocan sobre el piso y con frecuencia requieren unidades de control de motores.

4. Forma estructural

Elija entre tipo fijo (p. ej., GGD, económico) o tipo extraíble (p. ej., GCK/GCS/MNS, fácil mantenimiento, alta confiabilidad). El tipo fijo es adecuado para situaciones con cargas dispersas, pocos circuitos y presupuestos limitados.

El tipo extraíble es adecuado para situaciones con cargas concentradas, muchos circuitos y requisitos de alta confiabilidad del suministro de energía (por ejemplo, centros de datos, industria petroquímica).

5. Parámetros eléctricos

Verifique el voltaje nominal, la frecuencia y la corriente calculada del sistema. Más importante aún, garantice el cumplimiento de los requisitos de estabilidad dinámica y térmica en condiciones de cortocircuito. El poder de corte del disyuntor debe ser superior a la corriente máxima de cortocircuito en el punto de instalación. La coincidencia de parámetros es fundamental para un funcionamiento seguro. Debe basarse en cálculos rigurosos, no sólo en experiencia o estimaciones. 6. Naturaleza del proyecto

¿Es un proyecto de nueva construcción, un proyecto de renovación o un proyecto de ampliación de capacidad?

Para construcciones nuevas, priorice productos nuevos de alta calidad y altamente confiables. Para renovación/ampliación, haga referencia al tipo de gabinete existente para facilitar la integración del sistema.

7. Espacio de instalación

Mida el largo, ancho y alto de la sala eléctrica, especialmente el ancho de los pasillos de operación delante y detrás de los gabinetes.

La disponibilidad de espacio limita directamente las dimensiones y la disposición del gabinete. Por ejemplo, el ancho del pasillo trasero debe cumplir con los requisitos de mantenimiento y las filas de gabinetes de más de 6 m requieren dos puntos de salida.

8. Mantenimiento y gestión Considere el nivel de habilidad técnica del personal operativo y los requisitos para la conveniencia del mantenimiento.

Los gabinetes extraíbles ofrecen una buena intercambiabilidad de unidades; Durante el mantenimiento, la unidad defectuosa se puede retirar para restablecer rápidamente el suministro de energía, pero el costo es mayor.

Switchgear

Modelos comunes de aparamenta y escenarios aplicables

Después de comprender las dimensiones centrales, veamos varios tipos comunes deaparamenta de baja tensiónen el mercado. Esto le ayudará a combinar sus requisitos abstractos con productos específicos.

Serie de modelos Tipo de estructura Características principales

Escenarios típicos aplicables

:----------- :------------- :--------------------------------------------------------

GGD Fijo Económico y práctico, circuito simple, pero requiere corte de energía para mantenimiento.

Empresas industriales y mineras, sitios de construcción con sensibilidad a los costos, menos circuitos y bajos requisitos de continuidad del suministro eléctrico.

GCK Extraíble

Compuesto por unidades de Centro de Control de Motores (MCC). Los circuitos aislados ofrecen buena seguridad y confiabilidad. Ofrece una buena relación calidad-precio.

Sistemas de energía, empresas industriales y mineras, edificios de gran altura que requieren conversión, distribución y control de motores de energía. Actualmente un tipo muy utilizado.

GCS Extraíble

Diseño mejorado basado en GCK, estructura flexible, buena intercambiabilidad de cajoneras. Las primeras versiones tenían niveles de protección relativamente más bajos. Sistemas de distribución en grandes centrales eléctricas, instalaciones petroquímicas, etc., que requieren altos niveles de automatización y capacidad de interfaz con ordenadores.

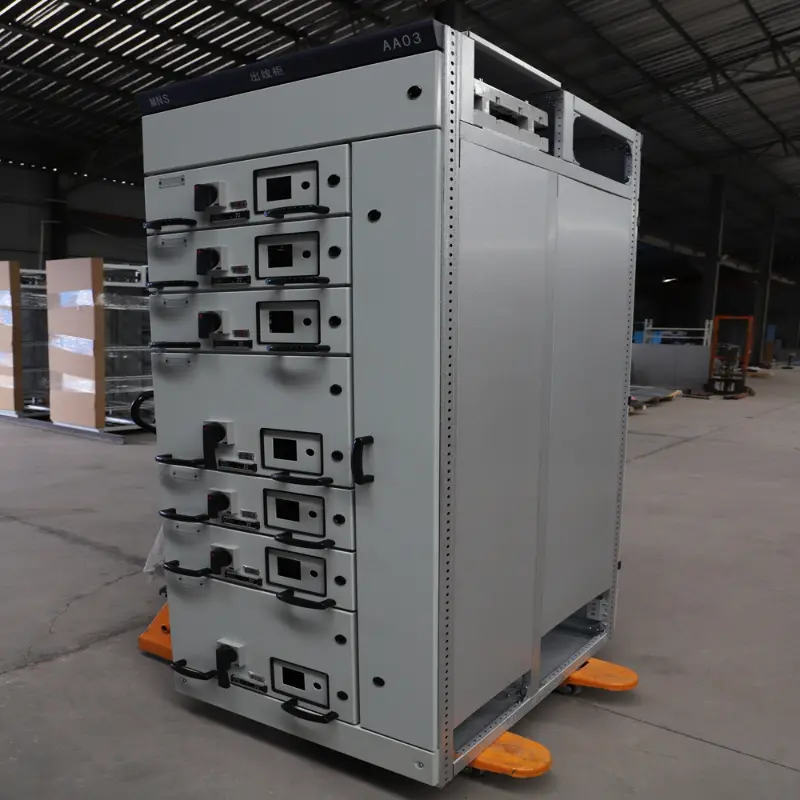

MNS Extraíble

Diseño compacto, estructura modular, excelente mano de obra, alto nivel de protección, rendimiento superior, pero costo relativamente más alto (aproximadamente el doble que el GCS). Situaciones con exigencias extremadamente altas de confiabilidad del suministro de energía, seguridad y utilización del espacio, como grandes centros de datos, hoteles de lujo y talleres de fabricación de precisión.

Switchgear

> En resumen, de GGD a MNS, puede verse como una progresión tanto en rendimiento como en costo. Para la mayoría de los proyectos convencionales, GCK suele ser una opción prudente que equilibra economía y confiabilidad.
