Esquema del armario de distribución extraíble por extracción

Deyan Electric es un proveedor profesional con amplia experiencia en fabricación de electrodomésticos industriales. El armario de distribución extraíble Outline por extracción presenta un diseño modular extraíble con una tensión operativa nominal de hasta 660 V. Su estructura compartimentada garantiza un funcionamiento seguro, mientras que las unidades funcionales estandarizadas proporcionan una configuración flexible para aplicaciones de distribución de energía y control de motores.

Enviar Consulta

Descripción del Producto

El armario de distribución extraíble Outline por extracción se utiliza ampliamente en centrales eléctricas, laminadores metalúrgicos, plantas petroquímicas, industria ligera y fábricas textiles, puertos y muelles, hoteles y pensiones, etc., como sistema de distribución para sistemas de CA trifásicos de cuatro o cinco hilos con un voltaje de 380 V o 660 V, una frecuencia de 50 Hz, una corriente nominal de 5000 A o menos, para suministro de energía y control centralizado de motores.

El armario de distribución extraíble Outline por extracción ha sido sometido a exhaustivas pruebas de tipo y ha obtenido la certificación CCC. Es un gabinete de distribución de bajo voltaje ensamblado de alta calidad que cumple con los siguientes estándares:

Norma nacional GB7251.1-2005 "Armarios de distribución de baja tensión" y Norma internacional IEC60439.1-1992 "Equipos de control y aparamenta de baja tensión".

Parámetro del producto (especificación)

Categoría	Especificación
Parámetros básicos
Tensión operativa nominal	400V / 660V
Tensión nominal de aislamiento	690V
Frecuencia nominal	50Hz
Características eléctricas
Corriente nominal de la barra colectora principal	≤5000A
Corriente máxima soportada	176 kA (para 0,1 s mínimo)
Corriente de resistencia de corto plazo	100kA (por 1s mínimo)
Grado de protección
Recinto	IP30 (estándar)
Compartimentos internos	IP40 (para unidades funcionales)
Propiedades mecánicas
Vida mecánica	Mecanismo de extracción: ≥1.000 operaciones
	Disyuntor: ≥10.000 operaciones
Cumplimiento de estándares	IEC 61439-1/2, GB 7251.1
Condiciones ambientales
Temperatura ambiente	-5°C a +40°C
Humedad relativa	≤95% (sin condensación)
Altitud	≤2000m
Componentes principales
Disyuntores	Compatible con disyuntores de caja moldeada estándar
Dispositivos de protección	Admite varios relés digitales y dispositivos de monitoreo
Características especiales
Sistema de enclavamiento	Interbloqueos mecánicos y eléctricos para una operación segura
Comunicación	Interfaz de comunicación opcional (Modbus, Profibus)

Característica y aplicación del producto

Diseño modular avanzado

Sistema Integral de Protección de Seguridad

Parámetros eléctricos de alto rendimiento

Integridad estructural robusta

Capacidad de configuración flexible

Sitios de aplicación

◇ Subestaciones secundarias compactas

◇ Pequeñas empresas industriales y mineras

◇ Centrales eólicas

◇ Hoteles, centros comerciales, edificios de oficinas, centros comerciales, etc.

◇ C- Unidad de interruptor de carga

◇ Unidad de conexión de cable D-Direct

◇ Unidad de conexión de cable directa con interruptor de puesta a tierra

◇ F- Unidad combinada de interruptor de carga y fusible

◇ V- Unidad de disyuntor de vacío

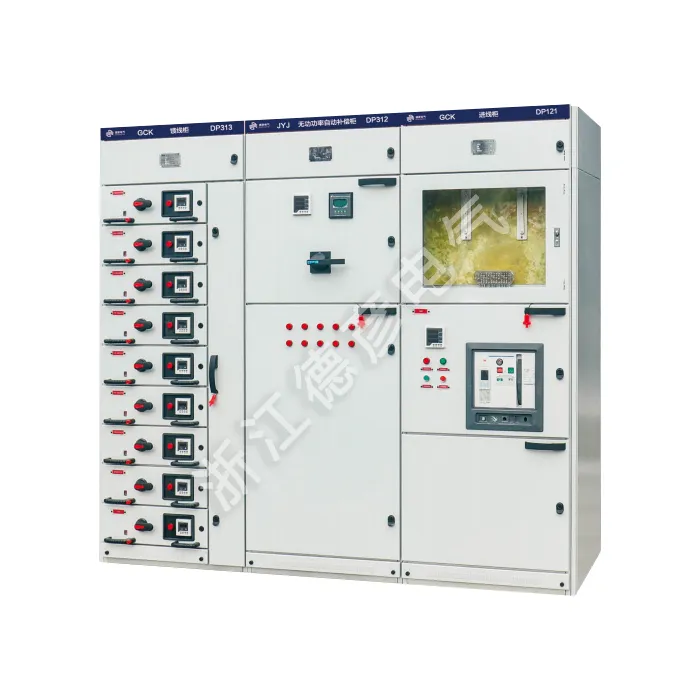

Extractable Switch Cabinet Outline By Extraction
